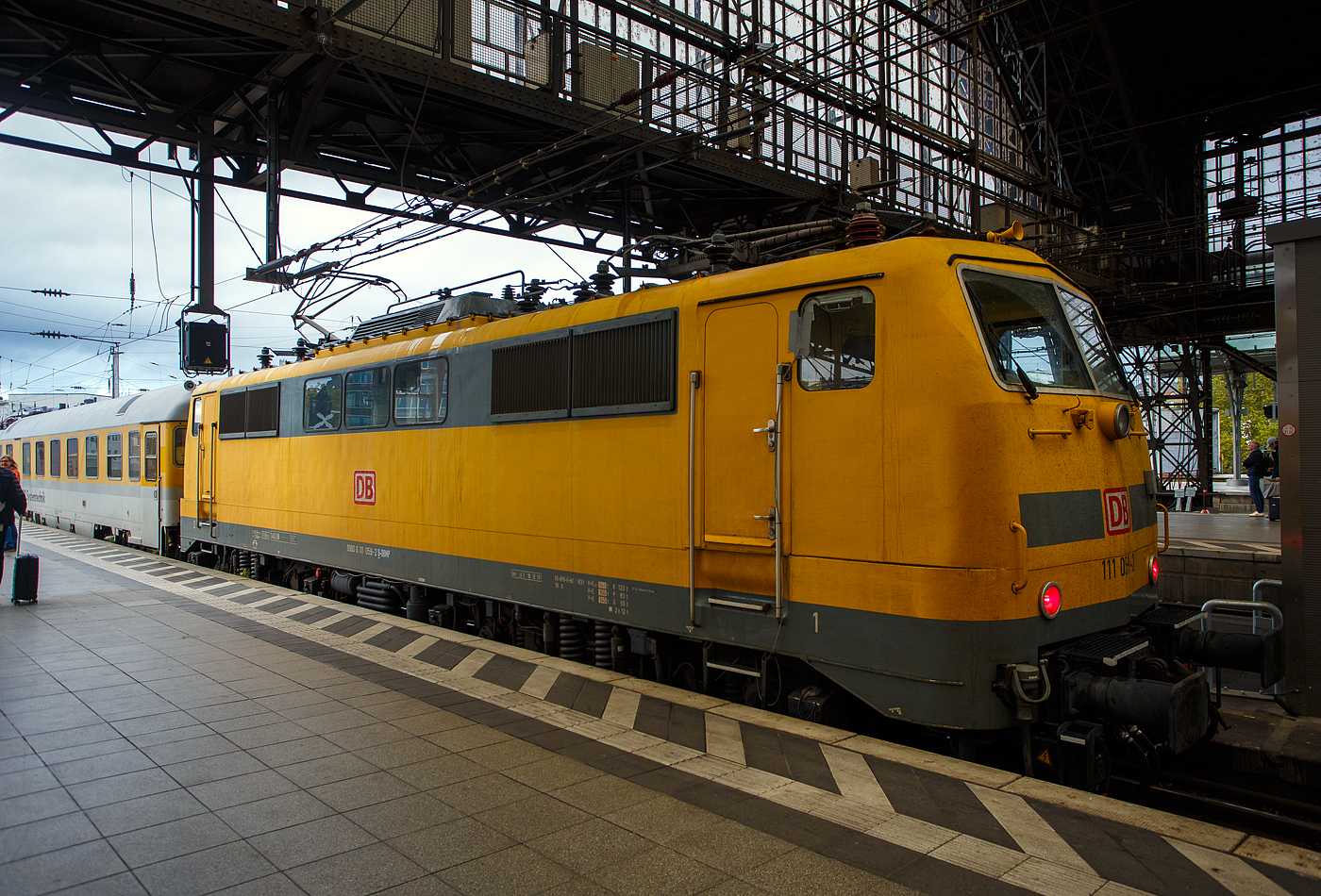

Die 111 059-2 (91 80 6111 059-2 D-DBMP) der DB InfraGO AG, ex DB Netz AG / DB Netz Instandhaltung – Fahrwegmessung am 21 Oktober 2025, mit einem Messzug der DB Systemtechnik GmbH (Minden/Westf.), im Hauptbahnhof Köln.
Die Lok wurde 1976 von Henschel & Sohn in Kassel unter der Fabriknummer 31905 gebaut und an die Deutsche Bundesbahn geliefert. Im Jahr 20014 ging sie von der DB Regio Hessen an die DB Netz AG (heute DB InfraGO AG).
Der Zug bestand zudem aus dem Einheitsmesswagen D-DB 63 80 99-92 007-3 Dienstüm 313 und dem Steuerwagen D-DB 73 80 80-91 310-1 Bpmbdzf 296.3.
Der Steuerwagen ist ein ehemaliger 2. Klasse behindertengerechter InterCity-Steuerwagen mit Fahrradabteil, heute mit Messarbeitsplätzen. Insgesamt sollen fünf dieser Steuerwagen von der DB Systemtechnik übernommen worden sein. Dieser Wagen wurde 1990 vom Raw Halberstadt unter der Fabriknummer 90.Bm167 und als D-DR 51 50 21-80 078-1 der Gattung Bm 2180 eingereiht. Zum 01.01.1994 ging er als D-DB 51 80 21-80 078-5 Bom 281.1 in den Bestand der DB AG über. 1999 wurde er im PFA Weiden (Partner für Fahrzeugausstattung GmbH) zum InterCity-Steuerwagen D-DB 73 80 80-90 110-6 Bpmbdzf 297.3 der DB Fernverkehr AG umgebaut. Der Steuerwagen, 2. Klasse, behindertengerecht, mit Fahrradabteil wurde 2002 zum D-DB 73 80 80-91 310-1 Bpmbdzf 296.3 umgebaut, von 2006 im „München-Nürnberg-Express“ im Einsatz bis er 2021 an die DB Systemtechnik. Heute beherbergt der Steuerwagen hinter dem Führerstand nun 3 Messarbeitsplätze. Der Wagen findet im Wendezugbetrieb bis 200 km/h auf dem Netz der Deutschen Bahn AG als eigenständiger Messwagen oder in Verbindung mit Einheitsmesswagen Verwendung. Der Wagen hat die RIC Zulassung für eine Höchstgeschwindigkeit von 200 km/h.
Der Einheitsmesswagen wurde 1976 von MBB (ex WMD - Waggon- und Maschinenbau GmbH Donauwörth) unter der Fabriknummer 09036 als Einheitsmeßwagen der Gattung Dienstüm 313. Die Wagen entsprachen in der technischen Ausführung und Fahrleistungen den DB Reisezugwagen und waren für Höchstgeschwindigkeiten bis 300 km/h zugelassen. Alle Dienstüm 313 waren mit einer Grund-Messausrüstung ausgestattet, die aus einer digitalen Geschwindigkeits-, Weg- und Zeitmesseinrichtung, einer Analogregistrierung, Zug-Druckkraft-Messgeräten und einer Mess- und Meldeanlage für die Achslagertemperatur bestand.
In enger Zusammenarbeit mit der Deutschen Bundesbahn entwickelte und fertigt MBB Einheitsmesswagen für Schnellfahrversuche bis 300 km/h. Bei gleicher Grundkonzeption und entsprechender Ausrüstung werden die Fahrzeuge für Fahrleitungs- und Leistungsmessungen eingesetzt.
Folgende Untersuchungen sind durchführbar:
• Laufverhalten der Schienenfahrzeuge bei 200 km/h und mehr,
• aerodynamisches Verhalten bei Zugbegegnungen und Vorbeifahrt an Bauwerken,
• Geräuschentwicklung,
• Bremswirkung,
• Zugkraftmessung,
• Überprüfung des Oberbaus,
• Leistungsmessung, sowie
• das Verhalten der Fahrleitung und Stromabnehmer bei 200 km/h und mehr.
Die Messwagen entsprechen den Bestimmungen für den internationalen Verkehr, den Vorschriften und technischen Lieferbedingungen der Deutschen Bundesbahn, den UIC- und RIC-Vorschriften und sind somit in vielen europäischen Länder zugelassen.
Der Wagenkasten besteht aus einer robusten Schweißkonstruktion in Profilbauweise aus Stahl in der Güte St 37 bzw. St 52. Die Ausführung und Ausstattung entspricht dem bei deutschen Reisezugwagen mit hohem Komfort. Schalldämmung und Wärmeisolierung, erschütterungsfreier Einbau von Verkleidungen, Wänden, Decken und Schränken, wartungsleichte und verschleißarme Bauteile sowie zweckmäßige Gestaltung der Arbeits- und Wohnräume standen bei der Konzipierung des wagenbaulichen Teils im Vordergrund.
Die Messwagen sind in folgende Räume aufgeteilt:
- Führerstand 1 (Hauptführerstand),
- Dieselraum,
- Material- und Werkzeuglager, Werkstatt,
- Messraum,
- Auswerteraum,
- Wohn- und Schlafkabine mit Waschgelegenheit,
- Küche mit elektr, Kocher, Spülbecken u. Kühlschrank,
- WC mit Waschgelegenheit,
- Garderobe,
- Führerstand 2.
Die beiden Führerstände an den Kopfenden sind mit Kontrollgeräten und einer Gegensprechanlage zur Verbindung mit dem Lokführer ausgerüstet.
Im Werkstattraum sind die Schaltschränke für Hoch- und Niederspannung sowie für die Klimaanlage untergebracht. Eine Werkbank vervollständigt die Ausstattung. Im Messraum sind Stahlschränke für die Messausrüstung, die mit der installierten Standard-E-Ausstattung verdrahtet werden kann, eingebaut.
Alle Wagen dieser Bauart sind mit einer Grund-Messausrüstung ausgestattet, die aus einer digitalen Geschwindigkeits-, Weg- und Zeitmesseinrichtung, einer Analogregistrierung, Zug-Druckkraft-Messgeräten und einer Mess- und Meldeanlage für die Achslagertemperatur besteht. Eine Besprechungsanlage mit Vielfachgegensprechtechnik ermöglicht die Kommunikation innerhalb des Messwagens.
Der Auswerteraum ist mit einer Eckbank, einem Tisch und Sesseln eingerichtet.
TECHNISCHE DATEN des Einheitsmesswagen D(Mess)m 313.0:
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 26.400 mm
Drehzapfenabstand: 19.000 mm
Achsstand im Drehgestell: 2.500 mm
Laufraddurchmesser: 950 mm (neu)
Drehgestelle: Bauart Minden- Deutz, schwer
Dienstgewicht: 61,5 t
Zul. Höchstgeschwindigkeit: 200 km/h
Armin Schwarz

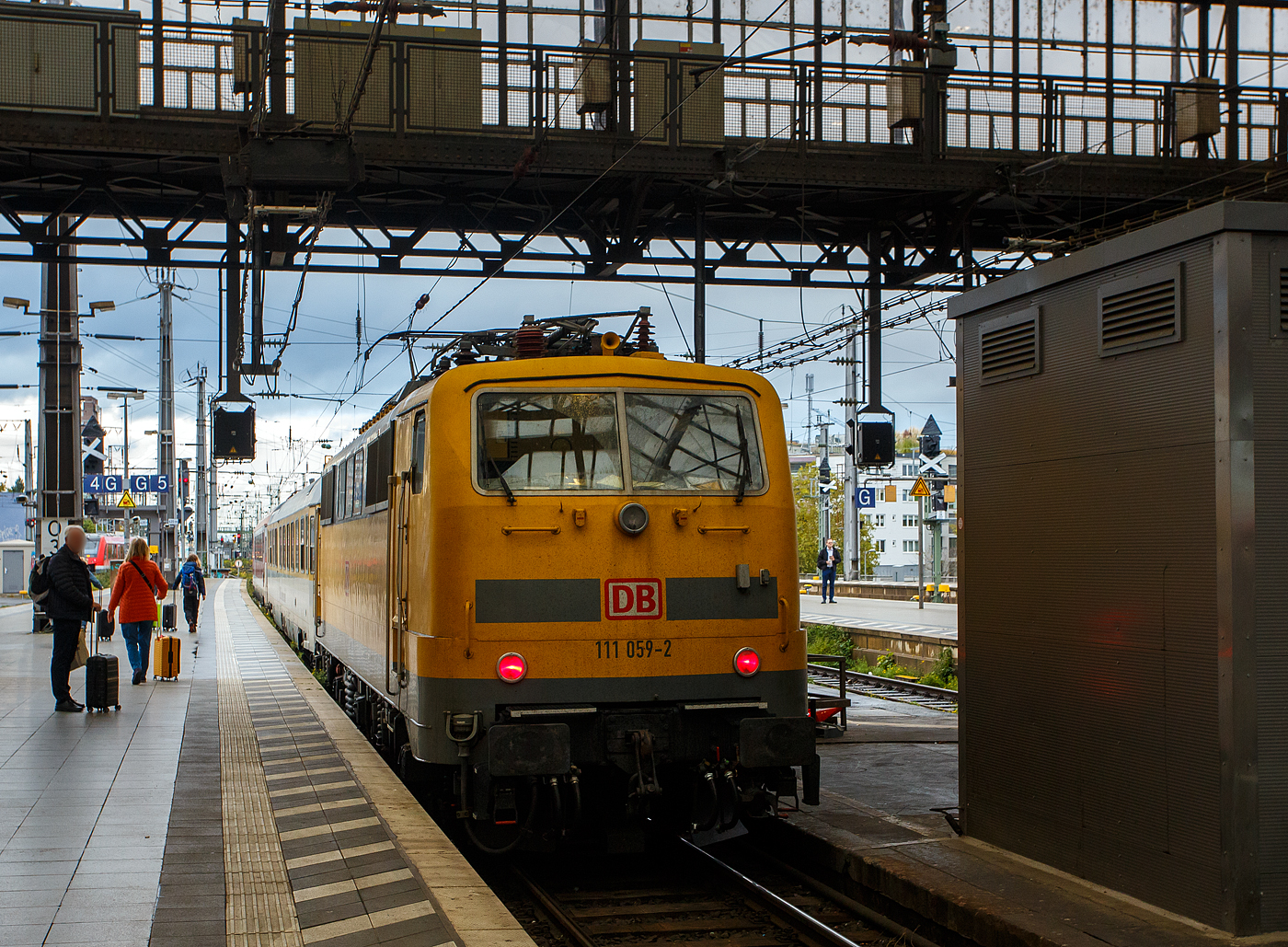

Die 111 059-2 (91 80 6111 059-2 D-DBMP) der DB InfraGO AG, ex DB Netz AG / DB Netz Instandhaltung – Fahrwegmessung am 21 Oktober 2025, mit einem Messzug der DB Systemtechnik GmbH (Minden/Westf.), im Hauptbahnhof Köln.
Die Lok wurde 1976 von Henschel & Sohn in Kassel unter der Fabriknummer 31905 gebaut und an die Deutsche Bundesbahn geliefert. Im Jahr 20014 ging sie von der DB Regio Hessen an die DB Netz AG (heute DB InfraGO AG).
Der Zug bestand zudem aus dem Einheitsmesswagen D-DB 63 80 99-92 007-3 Dienstüm 313 und dem Steuerwagen D-DB 73 80 80-91 310-1 Bpmbdzf 296.3.
Der Steuerwagen ist ein ehemaliger 2. Klasse behindertengerechter InterCity-Steuerwagen mit Fahrradabteil, heute mit Messarbeitsplätzen. Insgesamt sollen fünf dieser Steuerwagen von der DB Systemtechnik übernommen worden sein. Dieser Wagen wurde 1990 vom Raw Halberstadt unter der Fabriknummer 90.Bm167 und als D-DR 51 50 21-80 078-1 der Gattung Bm 2180 eingereiht. Zum 01.01.1994 ging er als D-DB 51 80 21-80 078-5 Bom 281.1 in den Bestand der DB AG über. 1999 wurde er im PFA Weiden (Partner für Fahrzeugausstattung GmbH) zum InterCity-Steuerwagen D-DB 73 80 80-90 110-6 Bpmbdzf 297.3 der DB Fernverkehr AG umgebaut. Der Steuerwagen, 2. Klasse, behindertengerecht, mit Fahrradabteil wurde 2002 zum D-DB 73 80 80-91 310-1 Bpmbdzf 296.3 umgebaut, von 2006 im „München-Nürnberg-Express“ im Einsatz bis er 2021 an die DB Systemtechnik. Heute beherbergt der Steuerwagen hinter dem Führerstand nun 3 Messarbeitsplätze. Der Wagen findet im Wendezugbetrieb bis 200 km/h auf dem Netz der Deutschen Bahn AG als eigenständiger Messwagen oder in Verbindung mit Einheitsmesswagen Verwendung. Der Wagen hat die RIC Zulassung für eine Höchstgeschwindigkeit von 200 km/h.
Der Einheitsmesswagen wurde 1976 von MBB (ex WMD - Waggon- und Maschinenbau GmbH Donauwörth) unter der Fabriknummer 09036 als Einheitsmeßwagen der Gattung Dienstüm 313. Die Wagen entsprachen in der technischen Ausführung und Fahrleistungen den DB Reisezugwagen und waren für Höchstgeschwindigkeiten bis 300 km/h zugelassen. Alle Dienstüm 313 waren mit einer Grund-Messausrüstung ausgestattet, die aus einer digitalen Geschwindigkeits-, Weg- und Zeitmesseinrichtung, einer Analogregistrierung, Zug-Druckkraft-Messgeräten und einer Mess- und Meldeanlage für die Achslagertemperatur bestand.
In enger Zusammenarbeit mit der Deutschen Bundesbahn entwickelte und fertigt MBB Einheitsmesswagen für Schnellfahrversuche bis 300 km/h. Bei gleicher Grundkonzeption und entsprechender Ausrüstung werden die Fahrzeuge für Fahrleitungs- und Leistungsmessungen eingesetzt.
Folgende Untersuchungen sind durchführbar:
• Laufverhalten der Schienenfahrzeuge bei 200 km/h und mehr,
• aerodynamisches Verhalten bei Zugbegegnungen und Vorbeifahrt an Bauwerken,
• Geräuschentwicklung,
• Bremswirkung,
• Zugkraftmessung,
• Überprüfung des Oberbaus,
• Leistungsmessung, sowie
• das Verhalten der Fahrleitung und Stromabnehmer bei 200 km/h und mehr.
Die Messwagen entsprechen den Bestimmungen für den internationalen Verkehr, den Vorschriften und technischen Lieferbedingungen der Deutschen Bundesbahn, den UIC- und RIC-Vorschriften und sind somit in vielen europäischen Länder zugelassen.
Der Wagenkasten besteht aus einer robusten Schweißkonstruktion in Profilbauweise aus Stahl in der Güte St 37 bzw. St 52. Die Ausführung und Ausstattung entspricht dem bei deutschen Reisezugwagen mit hohem Komfort. Schalldämmung und Wärmeisolierung, erschütterungsfreier Einbau von Verkleidungen, Wänden, Decken und Schränken, wartungsleichte und verschleißarme Bauteile sowie zweckmäßige Gestaltung der Arbeits- und Wohnräume standen bei der Konzipierung des wagenbaulichen Teils im Vordergrund.
Die Messwagen sind in folgende Räume aufgeteilt:
- Führerstand 1 (Hauptführerstand),
- Dieselraum,
- Material- und Werkzeuglager, Werkstatt,
- Messraum,
- Auswerteraum,
- Wohn- und Schlafkabine mit Waschgelegenheit,
- Küche mit elektr, Kocher, Spülbecken u. Kühlschrank,
- WC mit Waschgelegenheit,
- Garderobe,
- Führerstand 2.
Die beiden Führerstände an den Kopfenden sind mit Kontrollgeräten und einer Gegensprechanlage zur Verbindung mit dem Lokführer ausgerüstet.
Im Werkstattraum sind die Schaltschränke für Hoch- und Niederspannung sowie für die Klimaanlage untergebracht. Eine Werkbank vervollständigt die Ausstattung. Im Messraum sind Stahlschränke für die Messausrüstung, die mit der installierten Standard-E-Ausstattung verdrahtet werden kann, eingebaut.
Alle Wagen dieser Bauart sind mit einer Grund-Messausrüstung ausgestattet, die aus einer digitalen Geschwindigkeits-, Weg- und Zeitmesseinrichtung, einer Analogregistrierung, Zug-Druckkraft-Messgeräten und einer Mess- und Meldeanlage für die Achslagertemperatur besteht. Eine Besprechungsanlage mit Vielfachgegensprechtechnik ermöglicht die Kommunikation innerhalb des Messwagens.
Der Auswerteraum ist mit einer Eckbank, einem Tisch und Sesseln eingerichtet.
TECHNISCHE DATEN des Einheitsmesswagen D(Mess)m 313.0:
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 26.400 mm
Drehzapfenabstand: 19.000 mm
Achsstand im Drehgestell: 2.500 mm
Laufraddurchmesser: 950 mm (neu)
Drehgestelle: Bauart Minden- Deutz, schwer
Dienstgewicht: 61,5 t
Zul. Höchstgeschwindigkeit: 200 km/h
Armin Schwarz

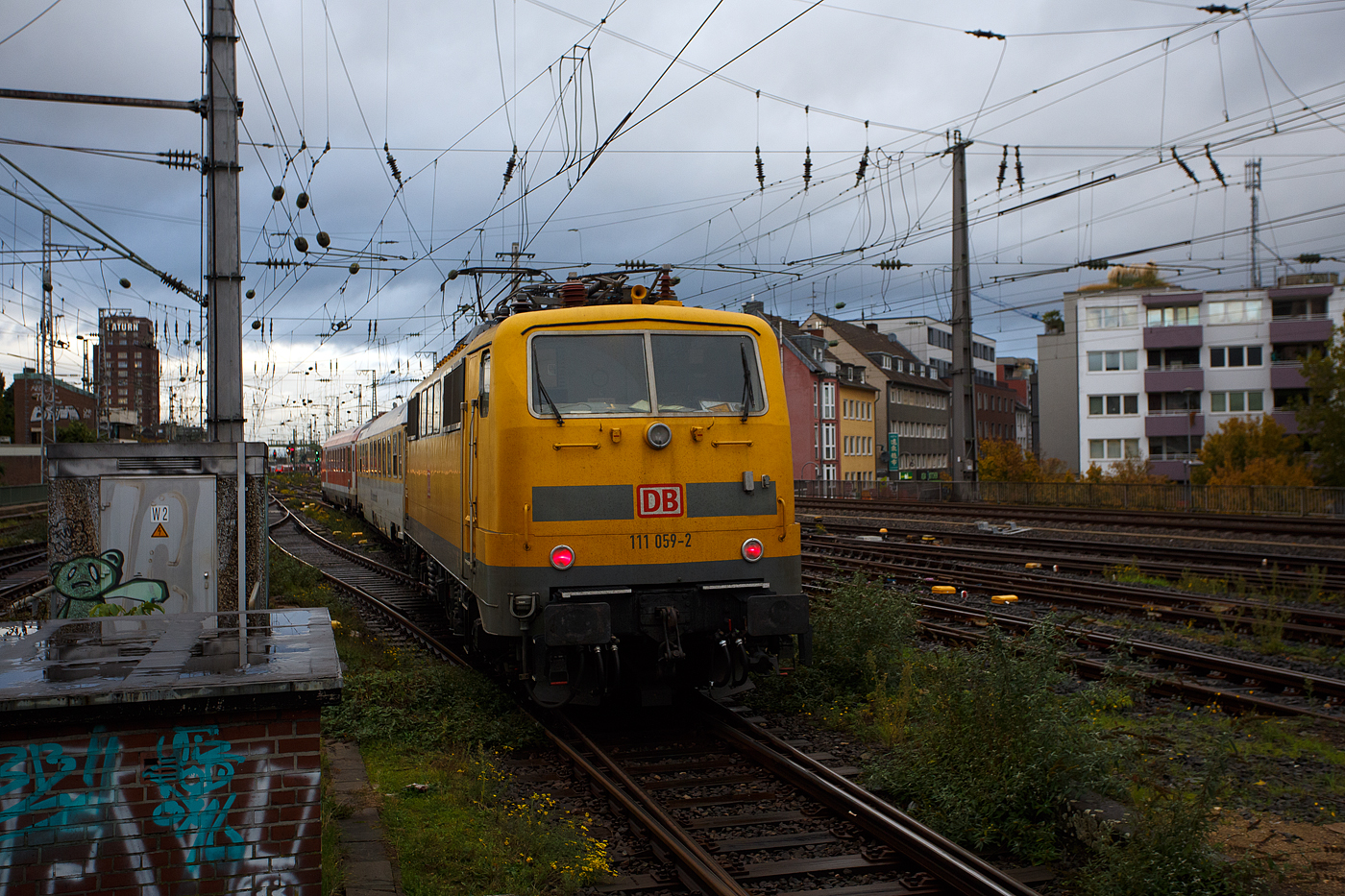

Nun schiebt die 111 059-2 (91 80 6111 059-2 D-DBMP) der DB InfraGO AG, ex DB Netz AG / DB Netz Instandhaltung – Fahrwegmessung am 21 Oktober 2025, den Messzug der DB Systemtechnik GmbH (Minden/Westf.), vom Hauptbahnhof Köln in Richtung Hansaring. Der Zug bestand aus dem Einheitsmesswagen D-DB 63 80 99-92 007-3 Dienstüm 313 und dem Steuerwagen D-DB 73 80 80-91 310-1 Bpmbdzf 296.3. Armin Schwarz
