Vierachsige offene Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6639 491-2 D-DB, der Gattung Falns 183 der DB Cargo AG am 14.02.2023 im Zugverband bei einer Zugdurchfahrt in Niederschelden (Sieg). In den Jahren 1981 bis 1992 werden von LHB, O&K, Talbot und Waggon Union Siegen insgesamt 3.623 Fals 183 (ab 1987 als Falns 183) geliefert. Die Wagen sind für schwere Schüttgüter geeignet. Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich. Das vollständig, überwiegend aus Walz- und Abkantprofilen in RSt 52-3 geschweißte Untergestell besteht aus den beiden seitlichen, winkelförmigen Langträgern, die durch Querträger, Hauptquerträger, Pufferträger und der Tragkonstruktion für die Aufnahme der Zugeinrichtung miteinander verbunden sind. Der Längssattel hat eine Neigung von 49° zur Waagerechten. Die Sattelstreben und -bleche bilden mit dem Untergestell eine stabile Tragkonstruktion. Für das Sattelblech wurde St 52-3 Cu 3 verwendet. Der vollständig geschweißte Wagenkasten ist durch den Quersattel und der mittleren Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorhanden, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde St 52-3 Cu 3 verwendet. Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss. Die vier Seitenklappen werden gleichzeitig hydraulisch geöffnet oder geschlossen. Der für die hydraulischen Einrichtungen benötigte Öldruck wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Für das Öffnen und Schließen der Klappen durch die hydraulischen Einrichtungen sind zwei Betätigungsmöglichkeiten vorgesehen: • Betätigung der hydraulischen Steuereinrichtung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 von einem seitlichen Bedienungsgang der Bunkeranlage. • Steuerungsbetätigung von der Wagenendbühne mittels einer an der Wagenstirnwand angeordneten Hand-Steuereinrichtung. Bei Ausfall der Speicheranlage kann der erforderliche Öldruck zum Öffnen oder Schließen durch eine Handpumpe erzeugt werden. Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte angebaute Anzeigeeinrichtung (gelbe Signalscheiben). Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind. TECHNISCHE DATEN der Falns 183: Hersteller: LHB, O&K, Talbot, WU Siegen Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 4 Länge über Puffer: 12.540 mm Drehzapfenabstand: 7.500 mm Achsabstand im Drehgestell: 1.800 mm Laderaum: 85,0 m³ Max. Eigengewicht: 24.750 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Max. Ladegewichte: 55 t ab Streckenklasse C / 63 t ab D3 Kleinster bef. Gleisbogenradius: 75 m Bremse: KE- GP (LL) Bremssohle: IP 116 Handbremse: teilweise Intern. Verwendungsfähigkeit: Nein

Vierachsige offene Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6639 491-2 D-DB, der Gattung Falns 183 der DB Cargo AG am 14.02.2023 im Zugverband bei einer Zugdurchfahrt in Niederschelden (Sieg).

In den Jahren 1981 bis 1992 werden von LHB, O&K, Talbot und Waggon Union Siegen insgesamt 3.623 Fals 183 (ab 1987 als Falns 183) geliefert. Die Wagen sind für schwere Schüttgüter geeignet.

Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich.

Das vollständig, überwiegend aus Walz- und Abkantprofilen in RSt 52-3 geschweißte Untergestell besteht aus den beiden seitlichen, winkelförmigen Langträgern, die durch Querträger, Hauptquerträger, Pufferträger und der Tragkonstruktion für die Aufnahme der Zugeinrichtung miteinander verbunden sind. Der Längssattel hat eine Neigung von 49° zur Waagerechten. Die Sattelstreben und -bleche bilden mit dem Untergestell eine stabile Tragkonstruktion. Für das Sattelblech wurde St 52-3 Cu 3 verwendet.

Der vollständig geschweißte Wagenkasten ist durch den Quersattel und der mittleren Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorhanden, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde St 52-3 Cu 3 verwendet.

Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss. Die vier Seitenklappen werden gleichzeitig hydraulisch geöffnet oder geschlossen. Der für die hydraulischen Einrichtungen benötigte Öldruck wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Für das Öffnen und Schließen der Klappen durch die hydraulischen Einrichtungen sind zwei Betätigungsmöglichkeiten vorgesehen:
• Betätigung der hydraulischen Steuereinrichtung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 von einem seitlichen Bedienungsgang der Bunkeranlage.
• Steuerungsbetätigung von der Wagenendbühne mittels einer an der Wagenstirnwand angeordneten Hand-Steuereinrichtung. Bei Ausfall der Speicheranlage kann der erforderliche Öldruck zum Öffnen oder Schließen durch eine Handpumpe erzeugt werden.

Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte angebaute Anzeigeeinrichtung (gelbe Signalscheiben). Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind.

TECHNISCHE DATEN der Falns 183:
Hersteller: LHB, O&K, Talbot, WU Siegen
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4
Länge über Puffer: 12.540 mm
Drehzapfenabstand: 7.500 mm
Achsabstand im Drehgestell: 1.800 mm
Laderaum: 85,0 m³
Max. Eigengewicht: 24.750 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Max. Ladegewichte: 55 t ab Streckenklasse C / 63 t ab D3
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE- GP (LL)
Bremssohle: IP 116
Handbremse: teilweise
Intern. Verwendungsfähigkeit: Nein

Armin Schwarz 14.02.2023, 271 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/640, Blende: 11/1, ISO500, Brennweite: 24/1

0 Kommentare, Alle Kommentare
Kommentar verfassen

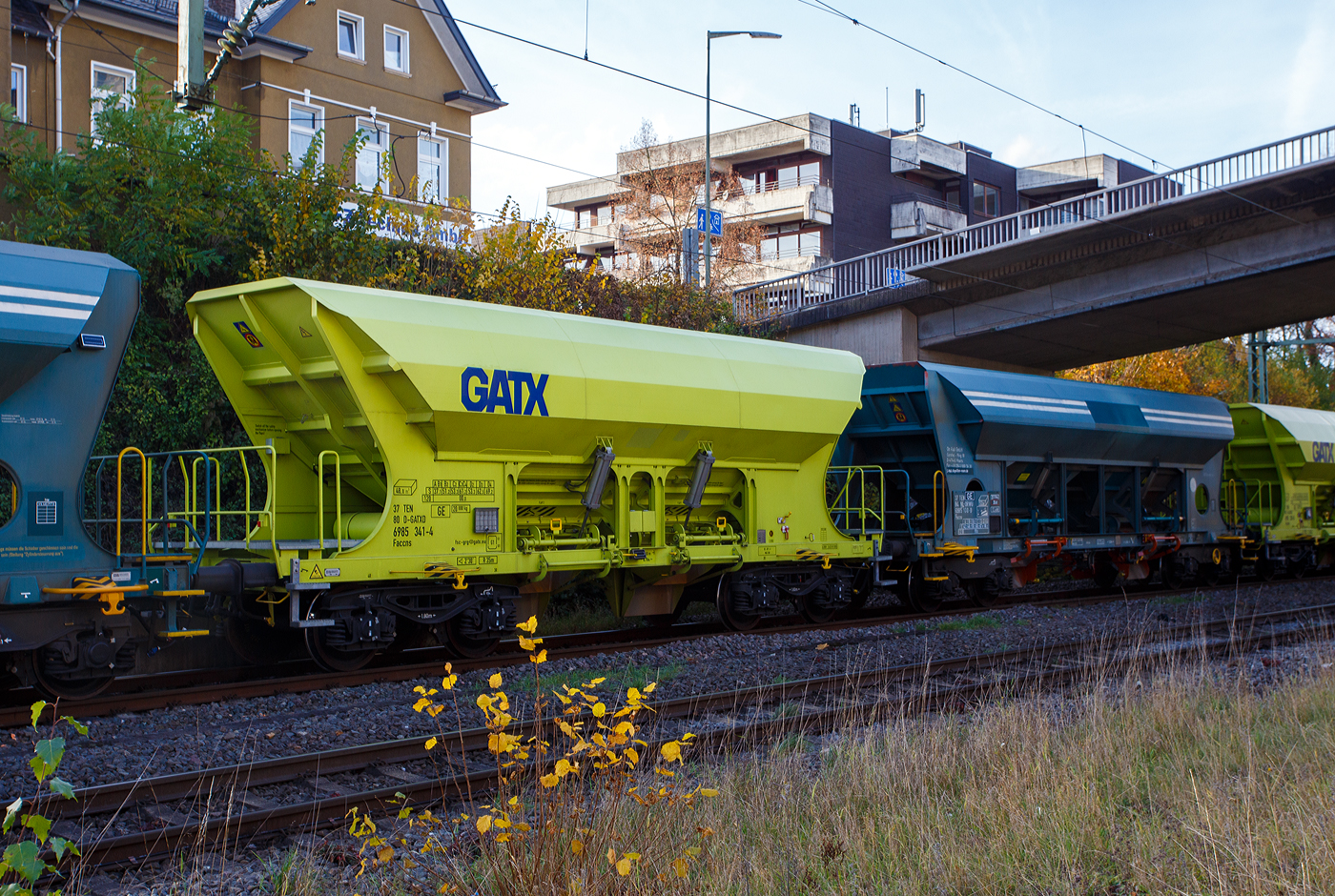

Recht neuer, vierachsiger offener Drehgestell-Schüttgutwagen mit Schwerkraft Entladung (Selbstentladewagen), 37 80 6985 341-4 D-GATXD, der Gattung Faccns (GATX Typ 8548) der GATX Rail Germany GmbH, am 04 November 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Der 4-achsige Wagen der Gattung Faccns mit einem G1 Lichtraumprofil und reduzierter Länge wird für den Transport von Schüttgütern mit einer Korngröße von min. 4mm (bzw. > 4mm), wie z.B. Kies, Splitt und Schotter eingesetzt. Die Auslaufschächte (Rutschen) können variabel eingestellt werden. So kann der Trichterinhalt sowohl neben den Schienen, als auch direkt zwischen den Schienen entladen werden. Die Entladung erfolgt per Schwerkraft, die Schieber werden über pneumatische Zylinder geöffnet. Die Neigung der Trichterwände beträgt 45°. Das Ladevolumen beträgt 48 m³. ANMERKUNG: Für eine flexible europaweite Einsetzbarkeit ist der Wagen für das Lichtraumprofil G1 ausgelegt. Der Wagen ist außerdem mit einem Zusatzluftbehälter ausgestattet, der eine autarke Betätigung der Entladeklappen ermöglicht. Darüber hinaus sind die Faccns-Wagen mit dem Kompaktbremssystem CFCB ausgestattet TENISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 11.580 mm Drehzapfenabstand: 6.780 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Äußere Breite: 3.125 mm Höhe über S.O.: 4.098 Laderaum: 48 m³ Beladeöffnung: 10.230 x 1.600 mm Breite der Entladeschurren: 700 mm Höhe der Schurre über S.O.: 680 mm Entladeklappen: 4 Entladesystem: pneumatisch Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Eigengewicht: 20.800 kg Maximales Ladegewicht: 69,2 t (ab Streckenklasse D4) Bauart der Bremse: KE-GP-A (K) Bremssohle: C 810 Kleinster bef. Gleisbogenradius: R 35 m Intern. Verwendungsfähigkeit: TEN-GE (G1)
Recht neuer, vierachsiger offener Drehgestell-Schüttgutwagen mit Schwerkraft Entladung (Selbstentladewagen), 37 80 6985 341-4 D-GATXD, der Gattung Faccns (GATX Typ 8548) der GATX Rail Germany GmbH, am 04 November 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Der 4-achsige Wagen der Gattung Faccns mit einem G1 Lichtraumprofil und reduzierter Länge wird für den Transport von Schüttgütern mit einer Korngröße von min. 4mm (bzw. > 4mm), wie z.B. Kies, Splitt und Schotter eingesetzt. Die Auslaufschächte (Rutschen) können variabel eingestellt werden. So kann der Trichterinhalt sowohl neben den Schienen, als auch direkt zwischen den Schienen entladen werden. Die Entladung erfolgt per Schwerkraft, die Schieber werden über pneumatische Zylinder geöffnet. Die Neigung der Trichterwände beträgt 45°. Das Ladevolumen beträgt 48 m³. ANMERKUNG: Für eine flexible europaweite Einsetzbarkeit ist der Wagen für das Lichtraumprofil G1 ausgelegt. Der Wagen ist außerdem mit einem Zusatzluftbehälter ausgestattet, der eine autarke Betätigung der Entladeklappen ermöglicht. Darüber hinaus sind die Faccns-Wagen mit dem Kompaktbremssystem CFCB ausgestattet TENISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 11.580 mm Drehzapfenabstand: 6.780 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Äußere Breite: 3.125 mm Höhe über S.O.: 4.098 Laderaum: 48 m³ Beladeöffnung: 10.230 x 1.600 mm Breite der Entladeschurren: 700 mm Höhe der Schurre über S.O.: 680 mm Entladeklappen: 4 Entladesystem: pneumatisch Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Eigengewicht: 20.800 kg Maximales Ladegewicht: 69,2 t (ab Streckenklasse D4) Bauart der Bremse: KE-GP-A (K) Bremssohle: C 810 Kleinster bef. Gleisbogenradius: R 35 m Intern. Verwendungsfähigkeit: TEN-GE (G1)
Armin Schwarz

Deutschland / Unternehmen / GATX Rail Germany GmbH, Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen)

19 1400x940 Px, 05.11.2025

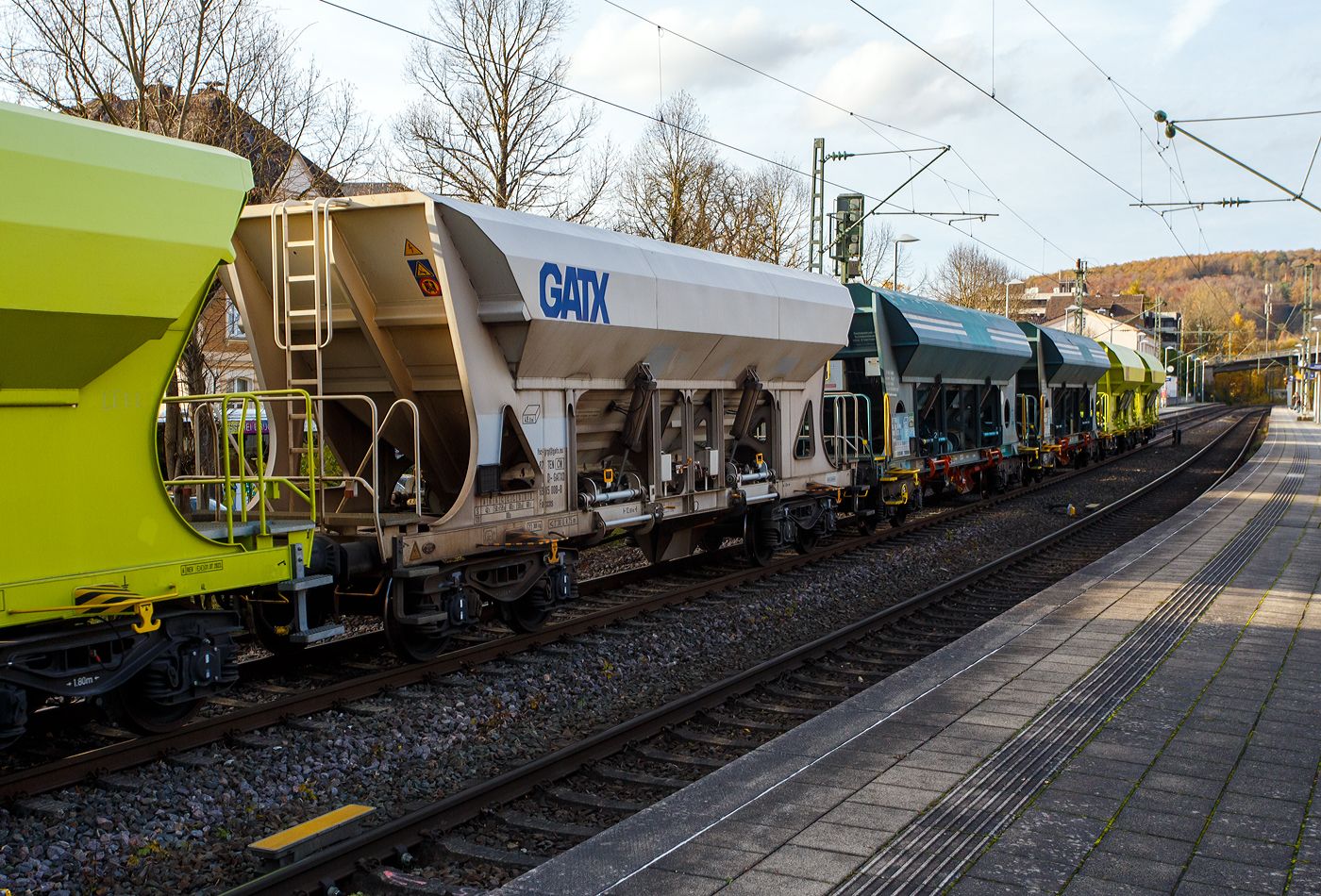

Vierachsiger offener Drehgestell-Schüttgutwagen mit Schwerkraft Entladung (Selbstentladewagen), 37 80 6985 008-8 D-GATXD, der Gattung Faccns (GATX Typ 8549) der GATX Rail Germany GmbH, am 04 November 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Dieser ( weiße ) Wagen unterschiedet sich von den neuen Wagen in kiwigrün (Faccn(pp)s / GATX Typ 8548). Im Vergleich zu den neuen kiwigrünen Faccns-Wagen (GATX Typ 8548) der GATX-Flotte haben diese Wagen ein um eine Tonne höheres Eigengewicht (21,5 t) und sind 1,1 m länger (12,68 m Länge). Mit einem Ladevolumen von 49 m³ können sie zwar 1 m³ mehr laden, besitzen dafür aber das größere Fahrzeugbegrenzungslinie (Profil) G2. Der 4-achsige Wagen der Gattung Faccns, mit einem G2 Lichtraumprofil, wird für den Transport von Schüttgütern mit einer Korngröße von min. 4mm (bzw. > 4mm), wie z.B. Kies, Splitt und Schotter eingesetzt. Die Entladung erfolgt per Schwerkraft, die Schieber werden über pneumatische Zylinder geöffnet. Der Wagen ist außerdem mit einem Zusatzluftbehälter ausgestattet, der eine autarke Betätigung der Entladeklappen ermöglicht. Das max. Ladevolumen beträgt 49 m³. Die Wagen sind für das Lichtraumprofil G2 ausgelegt und sind so nicht europaweit einsetzbar. TENISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 12.680 mm Drehzapfenabstand: 7.880 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Äußere Breite: 3.125 mm Höhe über S.O.: 4.185 mm Laderaum: 49 m³ Beladeöffnung: 10.252 x 2.000 mm Breite der Entladeschurren: 1.000 mm Höhe der Schurre über S.O.: 326 mm Entladeklappen: 4 Entladesystem: pneumatisch Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Eigengewicht: 21.300 kg Maximales Ladegewicht: 68,7 t (ab Streckenklasse D4) Bauart der Bremse: KE-GP-A (K) Bremssohle: C 810 Kleinster bef. Gleisbogenradius: R 75 m Intern. Verwendungsfähigkeit: TEN-GW (G2)
Vierachsiger offener Drehgestell-Schüttgutwagen mit Schwerkraft Entladung (Selbstentladewagen), 37 80 6985 008-8 D-GATXD, der Gattung Faccns (GATX Typ 8549) der GATX Rail Germany GmbH, am 04 November 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Dieser ("weiße") Wagen unterschiedet sich von den neuen Wagen in "kiwigrün" (Faccn(pp)s / GATX Typ 8548). Im Vergleich zu den neuen kiwigrünen Faccns-Wagen (GATX Typ 8548) der GATX-Flotte haben diese Wagen ein um eine Tonne höheres Eigengewicht (21,5 t) und sind 1,1 m länger (12,68 m Länge). Mit einem Ladevolumen von 49 m³ können sie zwar 1 m³ mehr laden, besitzen dafür aber das größere Fahrzeugbegrenzungslinie (Profil) G2. Der 4-achsige Wagen der Gattung Faccns, mit einem G2 Lichtraumprofil, wird für den Transport von Schüttgütern mit einer Korngröße von min. 4mm (bzw. > 4mm), wie z.B. Kies, Splitt und Schotter eingesetzt. Die Entladung erfolgt per Schwerkraft, die Schieber werden über pneumatische Zylinder geöffnet. Der Wagen ist außerdem mit einem Zusatzluftbehälter ausgestattet, der eine autarke Betätigung der Entladeklappen ermöglicht. Das max. Ladevolumen beträgt 49 m³. Die Wagen sind für das Lichtraumprofil G2 ausgelegt und sind so nicht europaweit einsetzbar. TENISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 12.680 mm Drehzapfenabstand: 7.880 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Äußere Breite: 3.125 mm Höhe über S.O.: 4.185 mm Laderaum: 49 m³ Beladeöffnung: 10.252 x 2.000 mm Breite der Entladeschurren: 1.000 mm Höhe der Schurre über S.O.: 326 mm Entladeklappen: 4 Entladesystem: pneumatisch Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Eigengewicht: 21.300 kg Maximales Ladegewicht: 68,7 t (ab Streckenklasse D4) Bauart der Bremse: KE-GP-A (K) Bremssohle: C 810 Kleinster bef. Gleisbogenradius: R 75 m Intern. Verwendungsfähigkeit: TEN-GW (G2)
Armin Schwarz

Deutschland / Unternehmen / GATX Rail Germany GmbH, Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen)

18 1400x950 Px, 05.11.2025

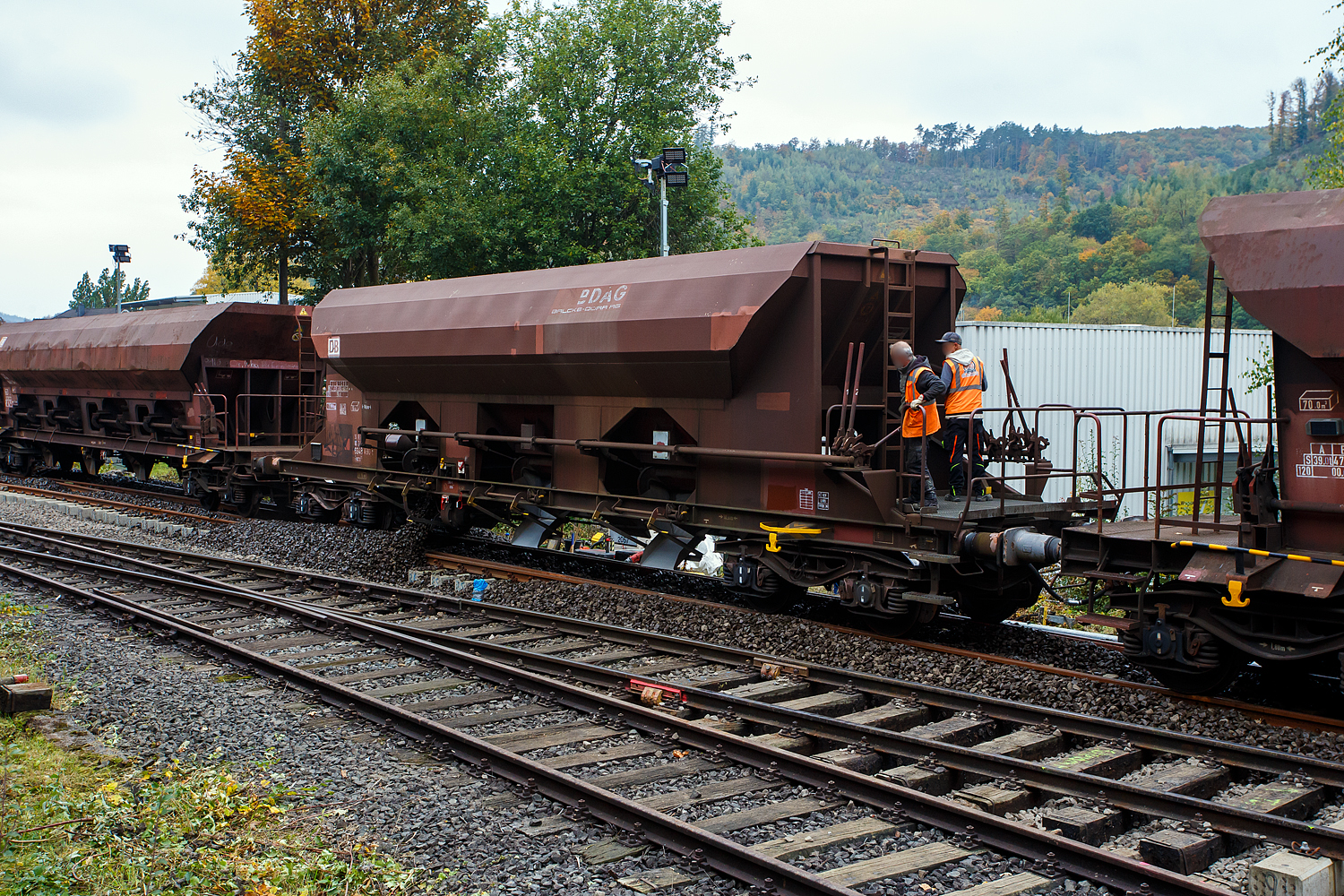

Baustelle Bahnhof Herdorf am 12 Oktober 2025, nun werden die Weichen 25 und 26 eingeschottert. Hier mit dem vierachsigen offenen Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 6940 331-3 D-DB, Gattung Facs 124 (ex DR Gattung Eads-y), der DB Cargo AG.
Baustelle Bahnhof Herdorf am 12 Oktober 2025, nun werden die Weichen 25 und 26 eingeschottert. Hier mit dem vierachsigen offenen Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 6940 331-3 D-DB, Gattung Facs 124 (ex DR Gattung Eads-y), der DB Cargo AG.
Armin Schwarz

Deutschland / Strecken / KBS 462 (Hellertalbahn), Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), Deutschland / _Gleisbaustellen / KBS 462_2025_10_Bf Herdorf

29 1400x938 Px, 24.10.2025

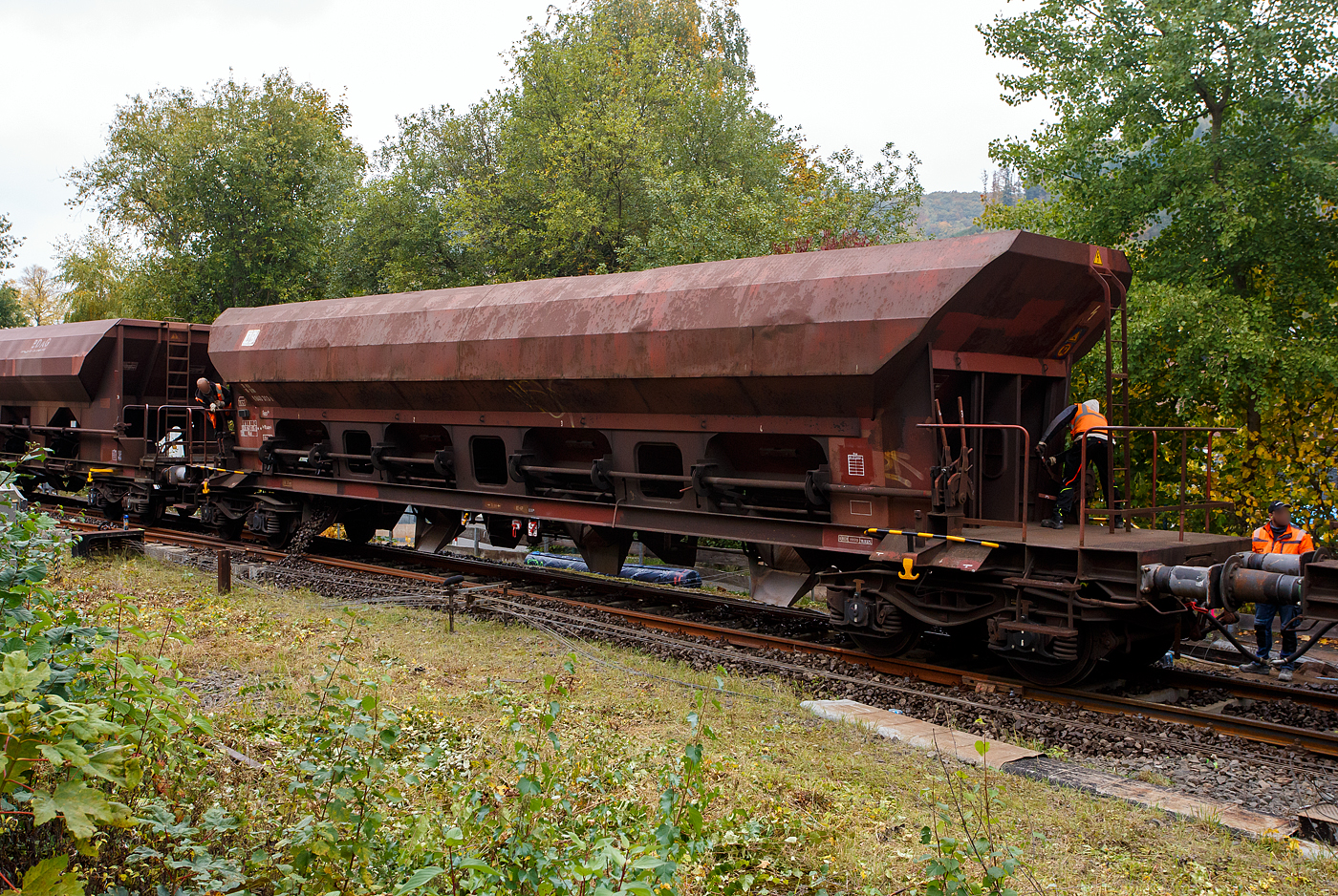

Baustelle Bahnhof Herdorf am 12 Oktober 2025, nun werden die Weichen 25 und 26 eingeschottert. Hier mit dem vierachsigen offenen Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 6948 490-1 D-DB, der Gattung Facns 133, der DB Cargo AG.
Baustelle Bahnhof Herdorf am 12 Oktober 2025, nun werden die Weichen 25 und 26 eingeschottert. Hier mit dem vierachsigen offenen Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 6948 490-1 D-DB, der Gattung Facns 133, der DB Cargo AG.
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), Deutschland / _Gleisbaustellen / KBS 462_2025_10_Bf Herdorf
