Vierachsiger offener Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6638 675-1D-DB, der Gattung Falns 183 der DB Cargo AG am 04 Juli 2024

(ID 854058)



Vierachsiger offener Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6638 675-1D-DB, der Gattung Falns 183 der DB Cargo AG am 04 Juli 2024 im Zugverband bei einer Zugdurchfahrt im Bf Kirchen(Sieg).

In den Jahren 1981 bis 1992 werden von LHB, O&K, Talbot und Waggon Union Siegen insgesamt 3.623 Fals 183 (ab 1987 als Falns 183) geliefert. Die Wagen sind für schwere Schüttgüter geeignet.

Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich.

Das vollständig, überwiegend aus Walz- und Abkantprofilen in RSt 52-3 geschweißte Untergestell besteht aus den beiden seitlichen, winkelförmigen Langträgern, die durch Querträger, Hauptquerträger, Pufferträger und der Tragkonstruktion für die Aufnahme der Zugeinrichtung miteinander verbunden sind. Der Längssattel hat eine Neigung von 49° zur Waagerechten. Die Sattelstreben und -bleche bilden mit dem Untergestell eine stabile Tragkonstruktion. Für das Sattelblech wurde St 52-3 Cu 3 verwendet.

Der vollständig geschweißte Wagenkasten ist durch den Quersattel und der mittleren Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorhanden, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde St 52-3 Cu 3 verwendet.

Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss. Die vier Seitenklappen werden gleichzeitig hydraulisch geöffnet oder geschlossen. Der für die hydraulischen Einrichtungen benötigte Öldruck wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Für das Öffnen und Schließen der Klappen durch die hydraulischen Einrichtungen sind zwei Betätigungsmöglichkeiten vorgesehen:
• Betätigung der hydraulischen Steuereinrichtung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 von einem seitlichen Bedienungsgang der Bunkeranlage.
• Steuerungsbetätigung von der Wagenendbühne mittels einer an der Wagenstirnwand angeordneten Hand-Steuereinrichtung. Bei Ausfall der Speicheranlage kann der erforderliche Öldruck zum Öffnen oder Schließen durch eine Handpumpe erzeugt werden.

Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte angebaute Anzeigeeinrichtung (gelbe Signalscheiben). Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind.

TECHNISCHE DATEN der Falns 183:
Hersteller: LHB, O&K, Talbot, WU Siegen
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4
Länge über Puffer: 12.540 mm
Drehzapfenabstand: 7.500 mm
Achsabstand im Drehgestell: 1.800 mm
Laderaum:	 85,0 m³
Max. Eigengewicht: 25.300 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Max. Ladegewichte: 54,5 t ab Streckenklasse C / 64,5 t ab D3
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE- GP (LL)
Bremssohle: IP 116
Handbremse: teilweise
Intern. Verwendungsfähigkeit: Nein

Vierachsiger offener Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem, 81 80 6638 675-1D-DB, der Gattung Falns 183 der DB Cargo AG am 04 Juli 2024 im Zugverband bei einer Zugdurchfahrt im Bf Kirchen(Sieg).

In den Jahren 1981 bis 1992 werden von LHB, O&K, Talbot und Waggon Union Siegen insgesamt 3.623 Fals 183 (ab 1987 als Falns 183) geliefert. Die Wagen sind für schwere Schüttgüter geeignet.

Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich.

Das vollständig, überwiegend aus Walz- und Abkantprofilen in RSt 52-3 geschweißte Untergestell besteht aus den beiden seitlichen, winkelförmigen Langträgern, die durch Querträger, Hauptquerträger, Pufferträger und der Tragkonstruktion für die Aufnahme der Zugeinrichtung miteinander verbunden sind. Der Längssattel hat eine Neigung von 49° zur Waagerechten. Die Sattelstreben und -bleche bilden mit dem Untergestell eine stabile Tragkonstruktion. Für das Sattelblech wurde St 52-3 Cu 3 verwendet.

Der vollständig geschweißte Wagenkasten ist durch den Quersattel und der mittleren Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorhanden, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde St 52-3 Cu 3 verwendet.

Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss. Die vier Seitenklappen werden gleichzeitig hydraulisch geöffnet oder geschlossen. Der für die hydraulischen Einrichtungen benötigte Öldruck wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Für das Öffnen und Schließen der Klappen durch die hydraulischen Einrichtungen sind zwei Betätigungsmöglichkeiten vorgesehen:
• Betätigung der hydraulischen Steuereinrichtung mit einem langstieligen Vierkantschlüssel nach DIN 25 255 von einem seitlichen Bedienungsgang der Bunkeranlage.
• Steuerungsbetätigung von der Wagenendbühne mittels einer an der Wagenstirnwand angeordneten Hand-Steuereinrichtung. Bei Ausfall der Speicheranlage kann der erforderliche Öldruck zum Öffnen oder Schließen durch eine Handpumpe erzeugt werden.

Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte angebaute Anzeigeeinrichtung (gelbe Signalscheiben). Diese ragt über die Seitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind.

TECHNISCHE DATEN der Falns 183:
Hersteller: LHB, O&K, Talbot, WU Siegen
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4
Länge über Puffer: 12.540 mm
Drehzapfenabstand: 7.500 mm
Achsabstand im Drehgestell: 1.800 mm
Laderaum: 85,0 m³
Max. Eigengewicht: 25.300 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Max. Ladegewichte: 54,5 t ab Streckenklasse C / 64,5 t ab D3
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE- GP (LL)
Bremssohle: IP 116
Handbremse: teilweise
Intern. Verwendungsfähigkeit: Nein

Armin Schwarz 04.07.2024, 173 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/500, Blende: 10/1, ISO1250, Brennweite: 40/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
Die 152 019-6 (91 80 6152 019-6 D-DB) der DB Cargo AG fährt am 16 Juli 2025, mit einem gemischten Güterzug, durch Kirchen (Sieg) in Richtung Köln.

Die Lok wurde 1998 bei Krauss Maffei (heute Siemens) in München-Allach unter der Fabriknummer 20146 gebaut.
Die 152 019-6 (91 80 6152 019-6 D-DB) der DB Cargo AG fährt am 16 Juli 2025, mit einem gemischten Güterzug, durch Kirchen (Sieg) in Richtung Köln. Die Lok wurde 1998 bei Krauss Maffei (heute Siemens) in München-Allach unter der Fabriknummer 20146 gebaut.
Armin Schwarz

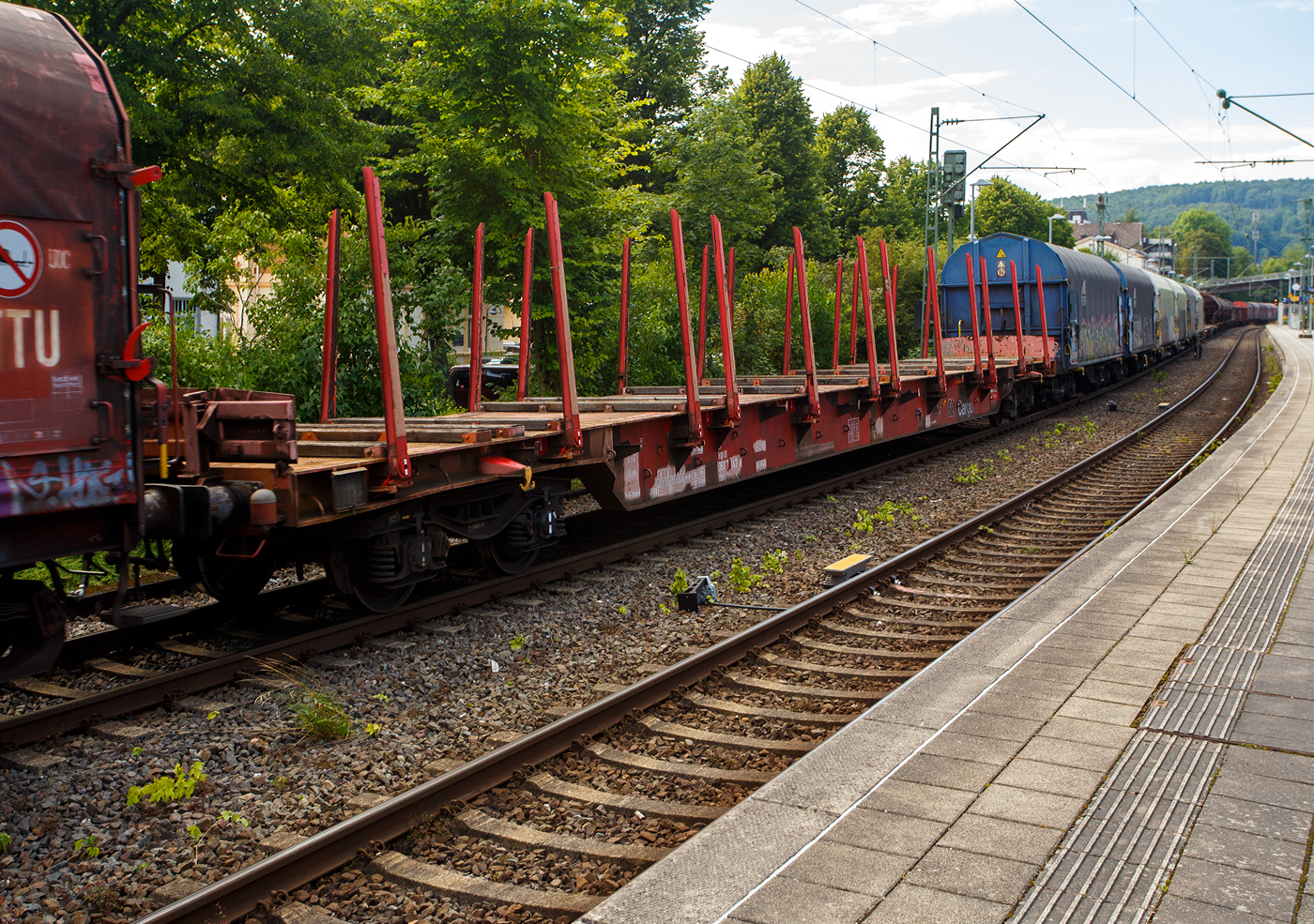

Leerer vierachsiger Drehgestellflachwagen in Regelbauart der DB Cargo AG. 81 80 3507 147-6 D-DB der Gattung Rbns 641, am 24 Juli 2025 im Zugverband bei der Zugdurchfahrt in Kirchen/Sieg.
