Die an die SLG Spitzke Logistik GmbH vermietete und der Vossloh Locomotives GmbH gehörende G 18 (92 80 4180 001-4 D-VL) im am 12.09.2015, mit einem Langschienenzug, beim ICE-Bahnhof Montabaur

»
»
»
»
Die an die SLG Spitzke Logistik GmbH vermietete
(ID 452184)
193 814-1 mit Holzzug von Rostock-Bramow nach Stendal-Niedergörne bei der Durchfahrt am 16.09.2015 im Haltepunkt Rostock-Holbeinplatz.



Die an die SLG Spitzke Logistik GmbH vermietete und der Vossloh Locomotives GmbH gehörende G 18 (92 80 4180 001-4 D-VL) im am 12.09.2015, mit einem Langschienenzug, beim ICE-Bahnhof Montabaur abgestellt. Die Lok wurde 2011 von Vossloh in Kiel unter der Fabriknummer 5001927 gebaut. Die G 18 wie auch die G 12 sind neue dieselhydraulische Lokomotiven für den Rangier- und Güterzugdienst von Vossloh Locomotives. Die G 12 mit 1.200 kW sowie die G 18 mit 1.800 kW. Angetrieben werden die Vierachser von den optimierten Turbo-Flex-Getrieben L530breU2 von Voith. Ein neues Drei-Wandler-Getriebe verbessert den Wirkungsgrad und ist mit einem leistungsfähigen Retarder zum verschleißfreien Bremsen ausgerüstet. Das Gesamtgewicht der Loks kann flexibel zwischen 80 und 90 t ausgelegt werden. Von der G 18 sind derzeit 3 Loks gebaut worden, diese ist die erste Lok von diesem Typ. Technische Daten: Spurweite: 1.435 mm Achsanordung: B‘B‘ Höchstgeschwindigkeit: 120 km/h Dieselmotorleistung: max. 1.800 kW Dieselmotor: MTU 12V 4000 R43 (L) Dieselmotordrehzahl 1.800 min-1 Abgasvorschriften: EU/2004/26 Stufe IIIA/prepared for stage IIIB Anfahrzugkraft: 291 kN Dienstgewicht: 80 t Raddurchmesser: 1.000 mm (neu) / 920 mm (abgenutzt) Länge über Puffer : 17.000 mm Größte Höhe: 4.310 mm Größte Breite: 3.080 mm Strömungsgetriebe: Voith L 530 breU2 Hydrodynamische Bremsleistung: max. 1.600 kW Kleinster befahrbarer Bogenradius: 55 m

Die an die SLG Spitzke Logistik GmbH vermietete und der Vossloh Locomotives GmbH gehörende G 18 (92 80 4180 001-4 D-VL) im am 12.09.2015, mit einem Langschienenzug, beim ICE-Bahnhof Montabaur abgestellt.

Die Lok wurde 2011 von Vossloh in Kiel unter der Fabriknummer 5001927 gebaut.

Die G 18 wie auch die G 12 sind neue dieselhydraulische Lokomotiven für den Rangier- und Güterzugdienst von Vossloh Locomotives. Die G 12 mit 1.200 kW sowie die G 18 mit 1.800 kW. Angetrieben werden die Vierachser von den optimierten Turbo-Flex-Getrieben L530breU2 von Voith. Ein neues Drei-Wandler-Getriebe verbessert den Wirkungsgrad und ist mit einem leistungsfähigen Retarder zum verschleißfreien Bremsen ausgerüstet. Das Gesamtgewicht der Loks kann flexibel zwischen 80 und 90 t ausgelegt werden.

Von der G 18 sind derzeit 3 Loks gebaut worden, diese ist die erste Lok von diesem Typ.

Technische Daten:
Spurweite: 1.435 mm
Achsanordung: B‘B‘
Höchstgeschwindigkeit: 120 km/h
Dieselmotorleistung: max. 1.800 kW
Dieselmotor: MTU 12V 4000 R43 (L)
Dieselmotordrehzahl 1.800 min-1
Abgasvorschriften: EU/2004/26 Stufe IIIA/prepared for stage IIIB
Anfahrzugkraft: 291 kN
Dienstgewicht: 80 t
Raddurchmesser: 1.000 mm (neu) / 920 mm (abgenutzt)
Länge über Puffer : 17.000 mm
Größte Höhe: 4.310 mm
Größte Breite: 3.080 mm
Strömungsgetriebe: Voith L 530 breU2
Hydrodynamische Bremsleistung: max. 1.600 kW
Kleinster befahrbarer Bogenradius: 55 m

Armin Schwarz 16.09.2015, 622 Aufrufe, 2 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 0.013 s (1/80) (1/80), Blende: f/10.0, ISO160, Brennweite: 28.00 (28/1)

2 Kommentare, Alle Kommentare
Kommentar verfassen
Hans und Jeanny De Rond 17.09.2015 14:20

Ein herrliches Portrait der tollen G 18 in Montabauer, Armin.
Gruß Hans

Armin Schwarz 17.09.2015 17:57

Hallo Hans,

danke es freut mich sehr dass es Dir gefällt. Der Besuch in Montabaur hatte sich an diesem Tag gelohnt.

Hier kann man übrigens den Unterschied zwischen den gelblichen Unkraut und den grünen Blättern sehen.

Liebe Grüße
Armin

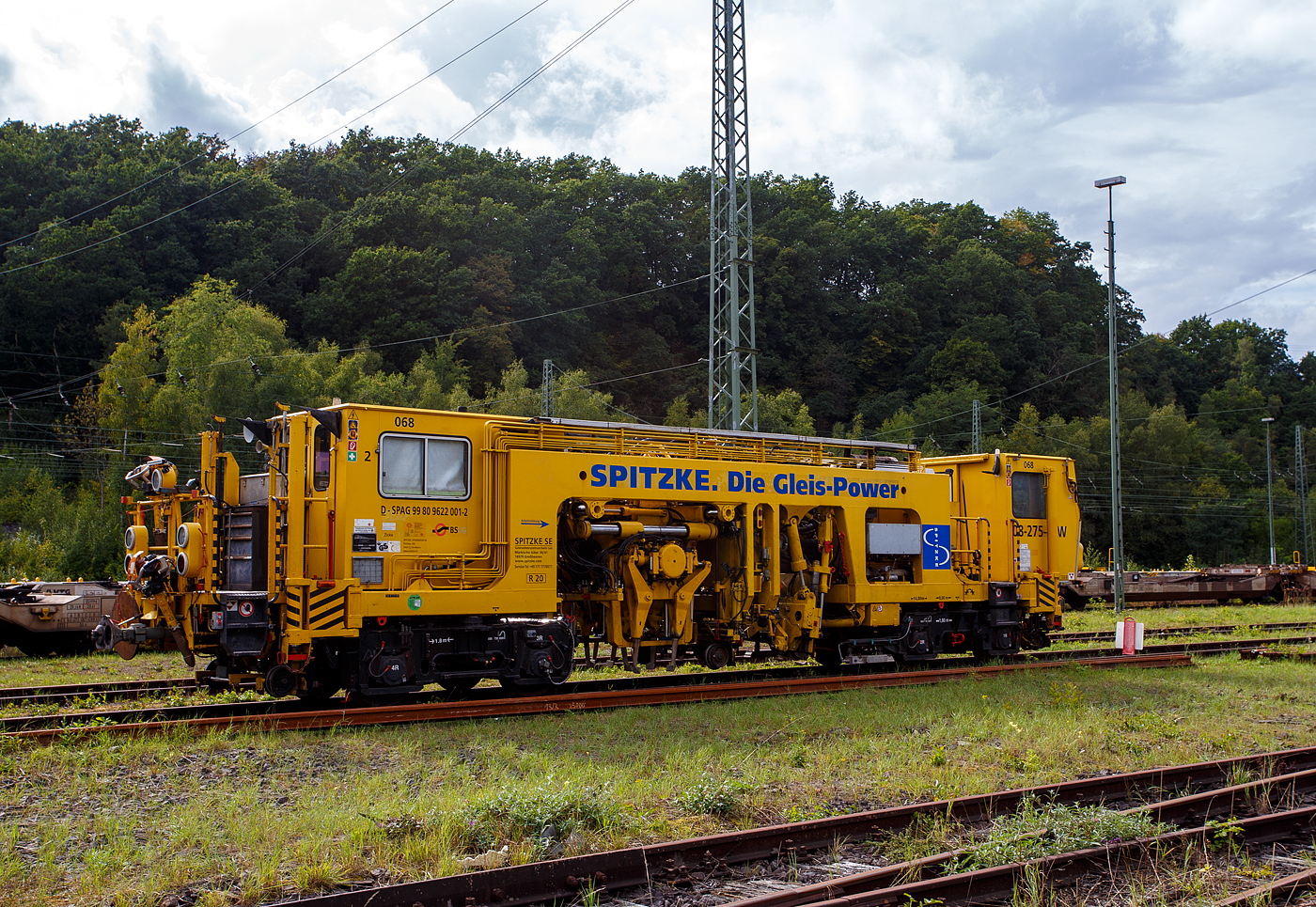

Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

16 1400x965 Px, 14.09.2025

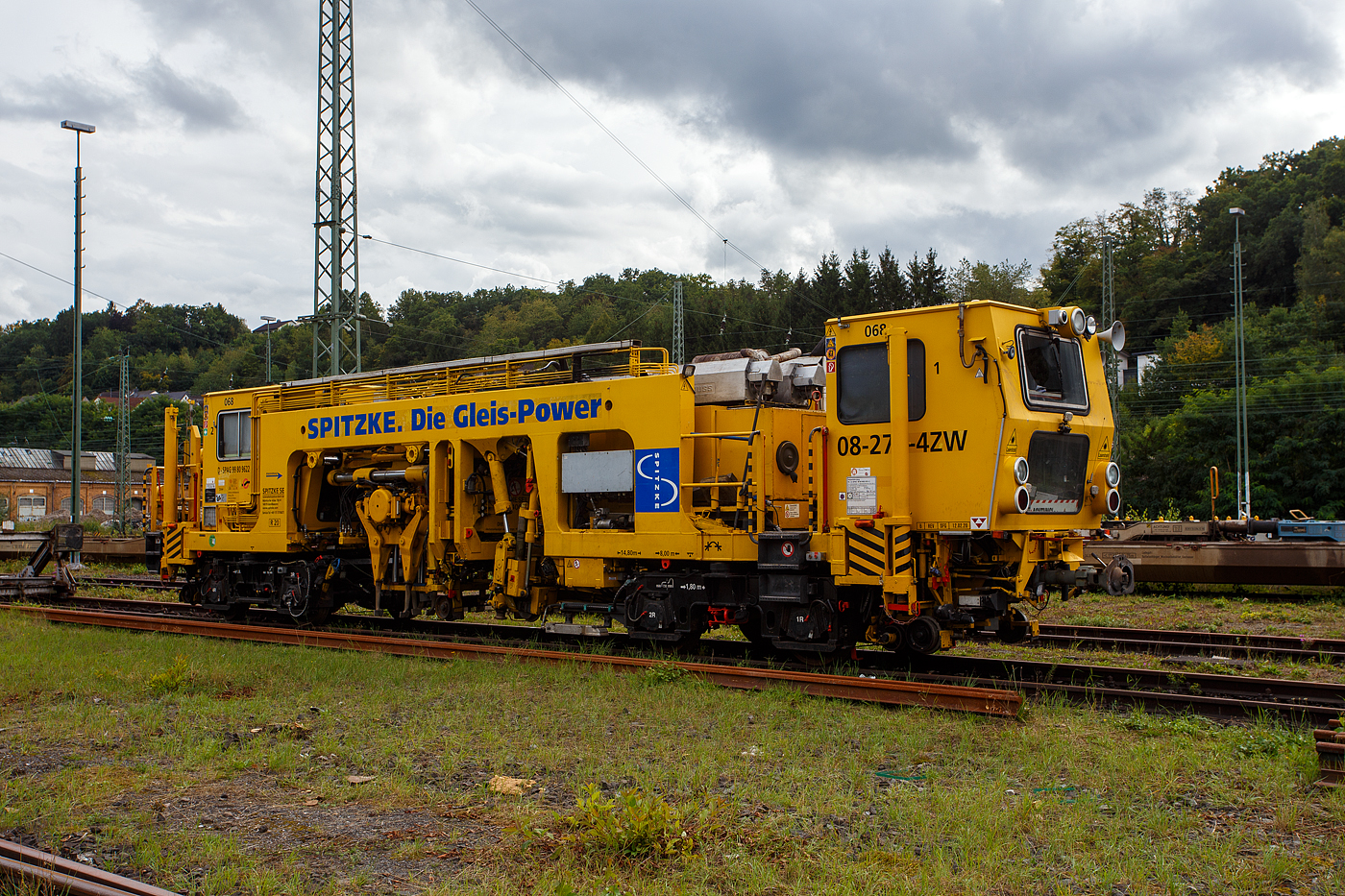

Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Die selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) ist am 14. September 2025 in Betzdorf/Sieg abgestellt. Die selbstverladbare Zweiwege-Universalstopf- und Richtmaschine 08 - 275/4 ZW-Y wurde 1996 von Plasser & Theurer, Export von Bahnbaumaschinen, Gesellschaft m.b.H. in Linz/Donau (A) unter der Maschinen-Nr. 1069 gebaut und an die Spitzke GmbH geliefert. Die 08-275/4 ZW-Y haben 4 Achsen (in 2 Drehgestellen), ein längsverschiebbares Stopfaggregat und ist so auch für Y-Schwellen verwendbar. Die USM 08-275 4/ZWY sind halbautomatisch arbeitende Maschinen für Nivellier-, Hebe-, Richt- und Stopfarbeiten. Sie bearbeiten Weichen und Gleise, auch Gleise mit Y-Schwellen. Ihre Leistungsfähigkeit beweisen die Zweiwege-Universalstopfmaschinen auch beim Gleisbau für Straßenbahnen, U- und S-Bahnen. Mit einer separaten Messfahrt kann die Gleisanlage nach dem Stopfvorgang automatisch protokolliert werden. Durch die Ausstattung mit vier Verladehubzylindern kann sich die Maschine selbstständig aus- und eingleisen, so ist sie selbstverladbar für den Straßentransport auf einen Tieflader. Somit ist ein schienenunabhängiger Transport zur und von der Baustelle möglich. Ebenso kann sich dieser Maschinentyp ohne fremde Ladehilfe aus eigener Kraft auf das Gleis setzen. Zweiwegefahrbare Maschine heißt hier nicht, dass sie eigene Räder (wie die UST 79 S) für den Straßenverkehr besitzt, sondern sie kann sich mit eigener Kraft auf einen Tieflader verladen. Um im Havariefalle das Fahrzeug abschleppen zu können besitzt die Maschine Scharfenberg- und Rockinger-Kupplungen. Die Stopfmaschine kann zusätzlich mit anderen Drehgestellen ausgerüstet werden, um auf Straßenbahnen und auf anderen Spurweiten eingesetzt zu werden. Die Funktionsmerkmale sind: - Wechsel der Arbeitsrichtung auf asphaltierten Überwegen möglich - Flexibler Einsatz im Bauablauf - Zweiwege-Maschine - Transport auf dem Gleis oder auf dem Tieflader - Laden der Maschine auf den Tieflader bzw. vom Tieflader auf das Gleis erfolgt mit eigener Maschinenhydraulik - Richtungslaser - 6-Kanal-Schreiber (08-275 4/ZWY) - Automatischer Leitcomputer ALC mit EM-SAT Datenverarbeitung - Automatische Toleranz-Überwachung für die Arbeitsqualität - Sifa, Indusi und Zugfunkanlage - Einsetzbar auf DB-, Straßenbahn- und U-Bahnstrecken (08-275 4/ZWY) TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur), Umbau auf andere möglich Achsfolge: (A'A')(A'A') Länge über Puffer: 14.800 mm Höhe über SO: 3.170 mm Drehzapfenabstand: 8.000 mm Achsabstand in den Drehgestellen: 1.800 mm Treib- und Laufraddurchmesser: 730 mm (neu) Eigengewicht: 36.000 kg Achslast: 9,0 t Motorleistung (Dieselmotor): 170 kW Höchstgeschwindigkeit: 40 km/h (eigen und geschleppt) Min. befahrbarer Gleisbogen: R 20 m Zur Mitfahrt zugelassene Personen: 3 Leistungsparameter der USM 08-275 4/ZWY: Arbeitsleistung bei Durcharbeitung im Gleis: 400 m/h Arbeitsleistung bei Durcharbeitung im Gleis (mit Y-Schwellen): 600 m/h Arbeitsleistung bei Durcharbeitung von Weichen: 5 Weichen in 10 h Arbeitsradius: min. 50 m Fahrradius: min. 20 m Arbeiten in Überhöhung: max. 180 mm Bemerkung: Bekanntlich kommen nach einem Stopfvorgang immer Schotterverteil- und Planiermaschine wie z.B. SSP 110 SW zum Einsatz, aber hier bei dieser ZW-Stopfmaschinen verwendet man meist, da es kleinere Bauabschnitte sind, ZW-Bagger mit entspr. Anbaugeräte (Schotterpflug und hydraulischer Schotterbesen) zum Einsatz. Quelle: Spitzke, Plasser & Theurer und Anschriften. Stand: September 2025
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

16 1400x933 Px, 14.09.2025

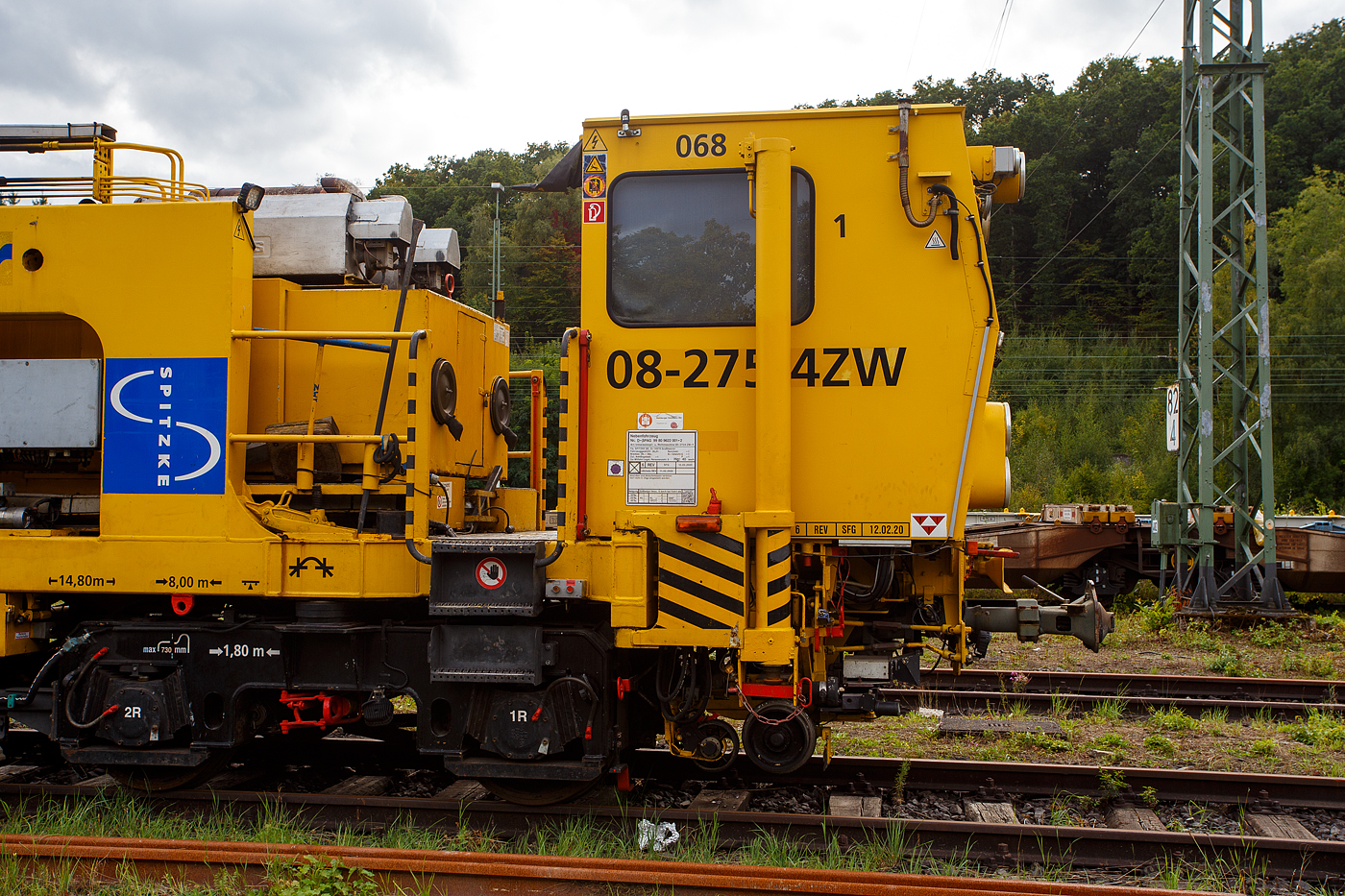

Detailbild der selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) abgestellt am 14. September 2025 in Betzdorf/Sieg.
Detailbild der selbstverladbare halbautomatische Nivellier-, Hebe-, Richt- und Stopfmaschinen (Zweiwege-Stopfmaschine), D-SPAG 99 80 9622 001-2 „Zicke“ (SPITZKE Maschine 068), ex 97 43 43 510 10-9, vom Typ P&T 08 - 275/4 ZW-Y, der SPITZKE SE (Großbeeren) abgestellt am 14. September 2025 in Betzdorf/Sieg.
Armin Schwarz

Deutschland / Unternehmen / Spitzke SE (Unternehmensgruppe), Deutschland / Bahndienstfahrzeuge / Stopfmaschinen P&T 08-75 ZW / 08-275 ZW

13 1400x933 Px, 14.09.2025

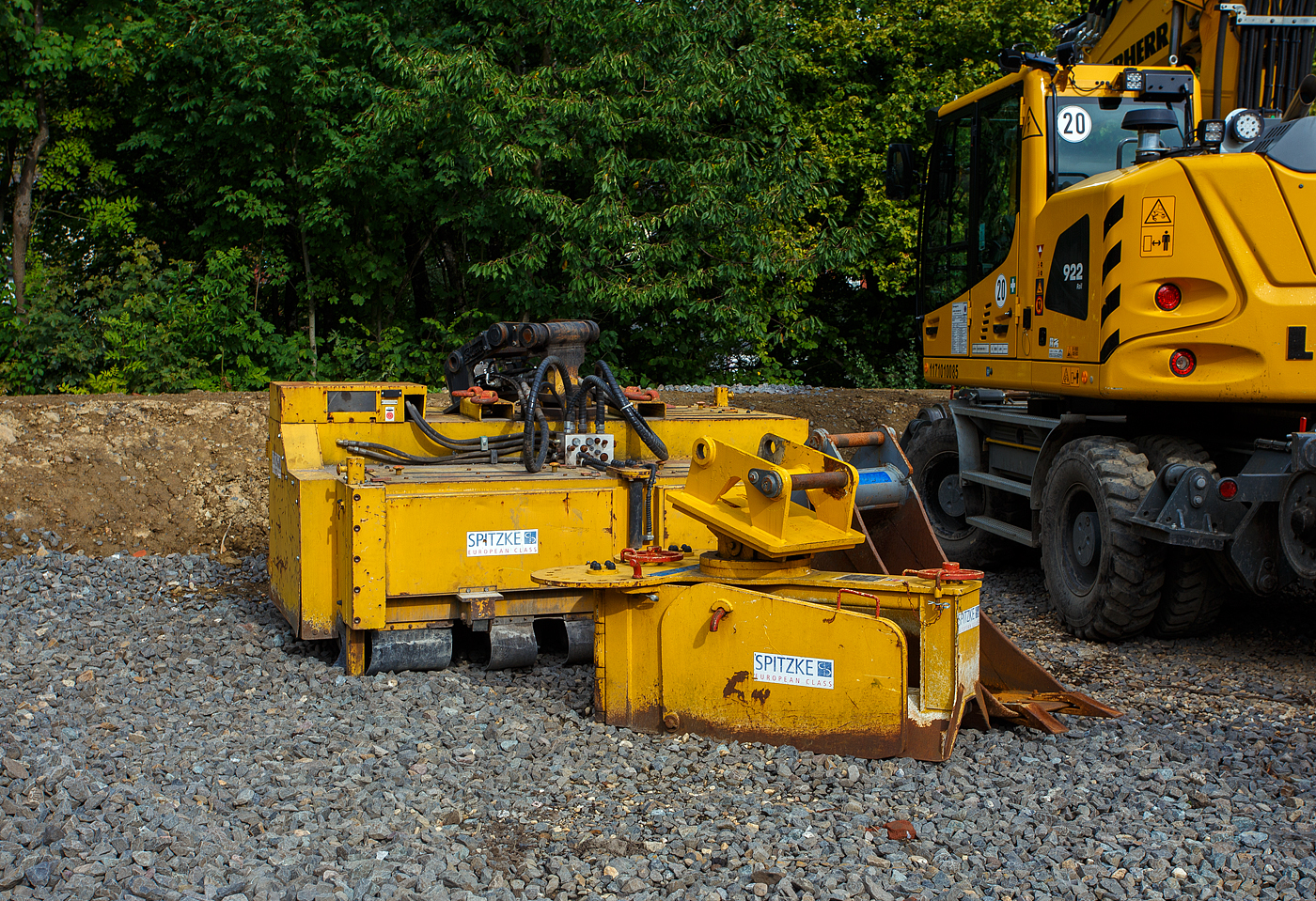

In Betzdorf/Sieg am 14 September 2025 abgelegte Gleisbau-Anbaugeräte für ZW-Bagger der SPITZKE SE (Großbeeren). Vorne ein Schotterpflug S1, mit diesem wird immer eine Gleishälfte planiert. Das Umsetzen des Schotters von links nach rechts und umgekehrt ist durch das Verstellen der Seitenklappen kein Problem. Das aufwendige Umsetzen des Schotters mittels Greifer oder Schaufel entfällt. Einstellungsmöglichkeiten der Seitenbleche: • Seitenbleche werden V-Förmig angeordnet, wenn der vorhandene Schotter nur verteilt und die Schwellen gereinigt werden sollen. • Außen liegender Schotter wird in die Mitte befördert, durch einfaches Umschwenken der Seitenbleche. Um Schotter von innen nach außen zu befördern, werden die Bleche nur entgegengesetzt angeordnet. • Soll der Schotter nach außen befördert werden, dann werden die Seitenblech entsprechend entgegengesetzt eingestellt. Das Gewicht von dem Schotterpflug S1 beträgt 800 kg. Hinten ein hydraulischer Schotterbesen HSB 2, mit diesem wird der Schotter im ganzen Gleis gekehrt. Einsatzmöglichkeiten: Der Schotterbesen ist durch seine Kompaktheit und seine höhenverstellbaren Führungsrollen in jedem Gleis einsetzbar. Ob Betonschwellen oder Holzschwellen, er ist überall verwendbar. Selbst die Förderrichtung des Schotters nach links oder rechts kann vom Bagger aus umgestellt werden. Der Schotterbesen wird in den Baggerstiel eingeführt oder wie hier der Bagger nimmt ihn mit Schnellwechselsystem auf. Dann müssen noch die Hydraulikleitungen verbunden, was sich hier mit Liebherr-Schnellwechselsystem LIKUFIX erübrigt, da auch die Hydraulikanschüsse gleichzeitig ankuppelt. Nun kann der Bagger den Schotterbesen über das Gleis schieben. Durch die Verstellbarkeit der Seitenklappen, kann festgelegt werden, wie weit der Schotter nach außen geworfen wird. Funktionsbeschreibung: Die grundlegende Funktion des Schotterbesens ist das Entfernen von überschüssigem Schotter im Gleis, hierzu rotiert die Schotterbürste. Ideal ist der Einsatz des Schotterbesens in Kombination mit einem Schotterpflug. Der Schotter kann dabei nach rechts oder links ausgeworfen werden. Durch den Vortrieb des Trägergerätes wird der Schotterbesen, ohne Druck auf ihn auszuüben, nach vorne geschoben. Durch Betätigen der Greifer-drehen-Funktion, kann die zu reinigende Höhe eingestellt werden. Durch die Greifer-öffnen/schließen-Funktion wird der Besen in Rotation versetzt, und das Förderband arbeitet. Je nachdem, ob Greifer öffnen oder schließen betätigt wird, wirft das Förderband den Schotter nach rechts oder links aus. TECHNISCH DATEN: Gewicht: 2.850 kg Transportmaße (Breite x Länge x Höhe): 2.780 x 2.120 x 1.300 mm Betriebsdruck: 210 bar Fördervolumen: min. 120 L/min Voraussetzungen am Bagger: 2 Leitungen Greifer öffnen – schließen, 2 Leitungen Greifer drehen, sowie 1 Leitung für Tankrücklauf. Quelle: Richter&Müller HandelsGmbH, Dormagen Stand: September 2025
