Zwei gekuppelte Sprinter (hinten der dreiteilige SGMm 2953 und vorne der zweiteilige SGMm 2120) der NS (Nederlandse Spoorwegen) werden am 31 März 2018 im Bahnhof Amsterdam Centraal, als Sprinter nach Zandvoort aan Zee, bereitgestellt.
Die Stadsgewestelijk Materieel (SGM) oder Sprinter (auch Plan Y und Mat ’74) sind/waren elektrische Triebzüge für den Nahverkehr in den Niederlanden. Zwischen 1975 und 1980 baute die Waggonfabrik Talbot in Aachen 75 zweiteilige Züge für die Nederlandse Spoorwegen (NS). 1983 wurden 45 Züge mit einem Mittelwagen verlängert und 15 dreiteilige ET neu gebaut. Von 2003 bis 2009 wurden die Sprinter von Bombardier modernisiert und erhielten die Bezeichnung SGMm.
Armin Schwarz 24.12.2024, 66 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/320, Blende: 10/1, ISO1000, Brennweite: 32/1

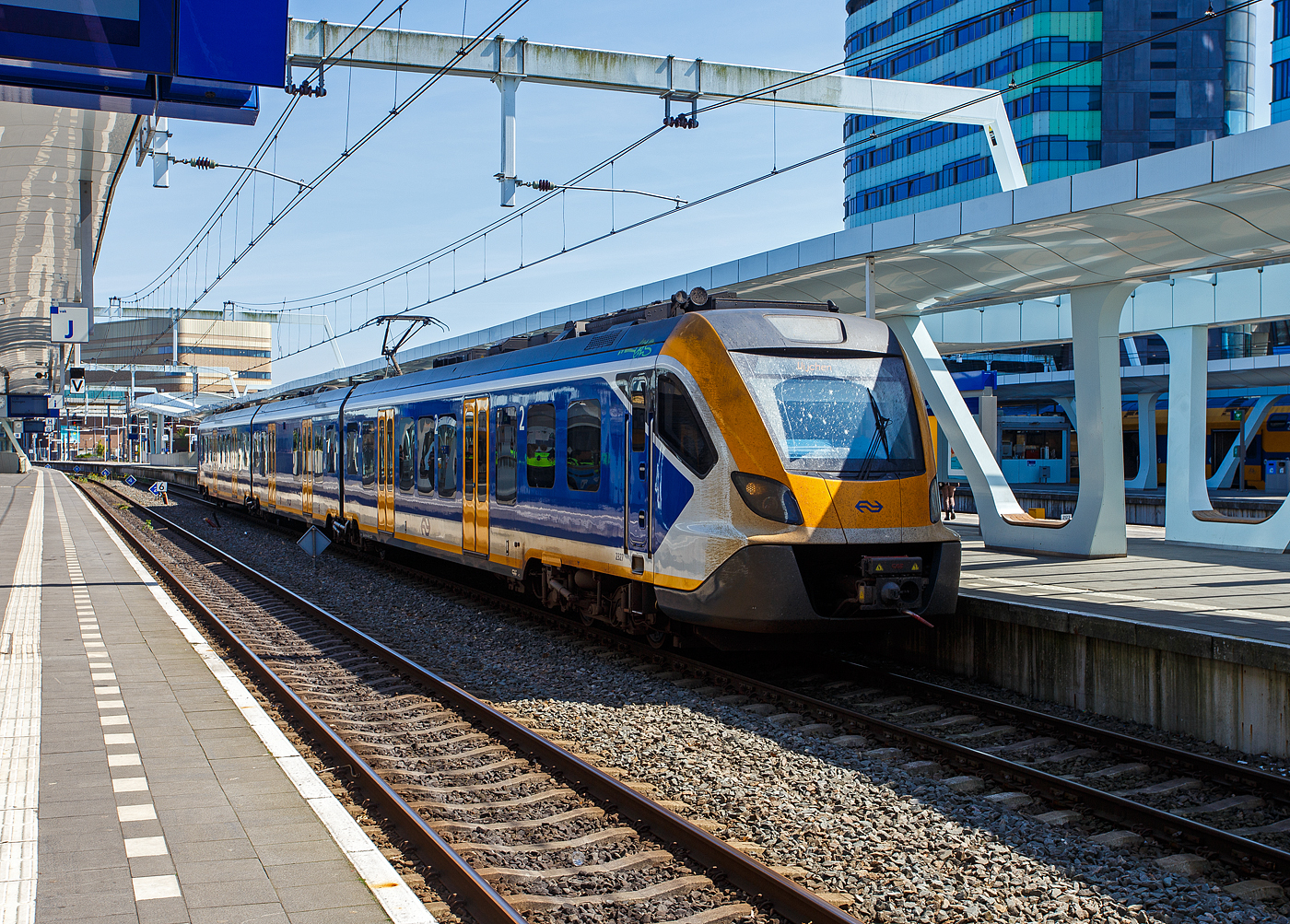

![Der NS dreiteilige SNG 2327 (Sprinter Nieuwe Generatie), ein CAF Civity Triebzug steht am 29 April 2025 abfahrtbereit im Bahnhof Arnhem Centraal (Arnheim Hbf).
Die Sprinter Nieuwe Generatie (SNG) sind elektrische Triebwagen der NS - Nederlandse Spoorwegen N.V. (Niederländische Eisenbahnen AG). Die elektrischen niederflurigen Triebzüge werden vom spanischen/baskischen Unternehmen CAF (Construcciones y Auxiliar de Ferrocarriles) in Beasain (E) seit 2017 hergestellt. Sie gehören zur CAF Civity-Familie. Bei der NS sind dreiteilige Sprinter-Triebzüge (Serie 2300/3000) und vierteilige Sprinter-Triebzüge (Serie 2700) im Regionalverkehr im Einsatz.
Im Jahre 2014 gaben die Nederlandse Spoorwegen beim spanischen Hersteller CAF die Lieferung von 118 Zügen des Typs Civity in Auftrag. Die Bestellung umfasst eine Kapazität von 20.000 Sitzplätzen und soll für Sprinter-Züge im Regionalverkehr verwendet werden. Der erste Zug wurde auf dem Gelände von CAF in Beasain getestet. Im März 2017 fanden weitere Probefahrten auf dem Eisenbahnversuchsring Velim in Tschechien statt. Hierbei legte der Zug bereits 40.000 Kilometer zurück. Anschließend wurde seine Beständigkeit bei winterlichen Verhältnissen in einer Klimakammer in Wien geprüft. Am 14. September 2017 wurde der erste Zug in die Niederlande überführt und im Folgemonat in der Werkstatt der Nederlandse Spoorwegen in Amsterdam-West offiziell vorgestellt. Die übrigen Fahrzeuge wurden im Laufe des Jahres 2018 per Schiff ins Hafengebiet von Rotterdam verfrachtet und daraufhin von Lastkraftwagen zur Werkstatt Zaanstraat in Amsterdam-West transportiert. Im August desselben Jahres erhielten die Züge ihre Zulassung für den Einsatz im Personenverkehr. Somit konnten die Nederlandse Spoorwegen Testfahrten zwischen Haarlem und Alkmaar, Amersfoort und Apeldoorn sowie Arnhem und Zwolle durchführen. Mit Beginn des neuen Jahresfahrplans vom 9. Dezember 2018 begann der offizielle Einsatz der Sprinter Nieuwe Generatie. Noch im selben Monat machten die Nederlandse Spoorwegen die Bestellung von 88 weiteren Zügen bekannt. Der Sprinter Nieuwe Generatie der NS war der erste Großauftrag für Civity-Züge der CAF.
Allgemeiner Aufbau:
Die Züge bestehen aus drei oder vier Wagenteilen, die Endwagenteile ruhen jeweils auf einem normalen Trieb-Drehgestell und einem Jakobsdrehgestell als Laufdrehgestell, so ist die Achsfolge Bo’(2’)(2’)Bo’. So ruht das mittlere Wagenteil auf zwei Jakobsdrehgestellen. Bei den vierteiligen Zügen kommen zwei Jakobsdrehgestelle hinzu und das mittlere Jakobsdrehgestell ist dann zudem als Triebdrehgestell ausgeführt, so ist die Achsfolge Bo’(2’)(Bo’)(2’)Bo’. Durch Jakobsdrehgestelle erhalten die Züge breite Übergänge, wie sie auch bei U-Bahnen und Straßenbahnen üblich sind. Dies sorgt für eine bessere Verteilung der Fahrgäste im Zug und ein höheres Sicherheitsgefühl der Fahrgäste durch die verbesserte Übersicht im Zug. Der Boden befindet sich auf gleicher Höhe mit den Bahnsteig-Plattformen, wodurch der Zugang in den Zug erleichtert wird. Die Türen sind mit ausziehbaren Stufen ausgestattet, sodass Rollstuhlfahrer ohne großen Kraftaufwand einsteigen können.
Die Züge werden mit ATB-EG, dem traditionellen Sicherungssystem des Hauptschienennetzes, und dem europäischen Sicherungssystem ETCS ausgestattet, sodass die Züge auch in Zukunft auf den niederländischen Schienen verkehren können. Das elektrische System für diese Züge wird von der Mitsubishi Electric Corporation geliefert.
Interieur / Innemraum:
Die Züge sind mit rollstuhlgerechten Toiletten ausgestattet. Diese fehlten längere Zeit im Sprinter Lighttrain, was zu öffentlichen Protesten und einem Antrag im Repräsentantenhaus führte. Jeder Zug verfügt außerdem über spezielle Bereiche für Rollstühle und Falträder. Die Züge sind mit Steckdosen und USB-Anschlüssen für die erste und zweite Klasse ausgestattet. Durch den Einsatz von Sicherungen wird sichergestellt, dass die Fahrgäste nicht zu viel Strom verbrauchen und der Zug weiterhin ordnungsgemäß funktioniert.
TECHNISCHE DATEN dreiteilige SNG, vierteilige SNG in Klammern:
Hersteller: Construcciones y Auxiliar de Ferrocarriles (CAF), Beasain (E)
Herstellertype: CAF Civity
Baujahre: 2017 bis 2023
Nummerierung: 2301-2368, 3001-3050 / (2701-2788)
Anzahl: 118 / (88)
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo′2′2′Bo′ / (Bo′2′Bo′2′Bo′)
Länge über Kupplung: 59.560 mm / (75.760 mm)
Breite: 2.880 mm
Höhe: 4.300 mm
Treib- und Laufraddurchmesser: 850 mm (neu) / 780 mm (abgenutzt)
Traktionssystem: Mitsubishi Electric MAP-243-15VD288 (SiC- IGBT VVVF)
Traktionswechselrichter: 2× Mitsubishi MAP-243-15VD288
Fahrmotoren: 4 (bzw. 6) Stück Ssynchron-Drehstrommotoren vom Typ Mitsubishi MB-5165-A mit einer Leistung von je 240 kW (bei Vierteiler 6 Motore)
Getriebe: CAF MIIRA AHHD-430-4.822-1 (Nennleistung 220 kW / 2.192 Nm)
Übersetzungsverhältnis: 1 : 4,822
Traktionsnennleistung: 1.600 kW / (2.400 kW)
Höchstgeschwindigkeit: 160 km/h, Planmäßig 140 km/h
Beschleunigung: 1,3 m/s²
Bremsverzögerung: 1,1 m/s²
Eigengewicht: 110 t / (138 t)
Fußbodenhöhe: 760 mm (Einstiegsbereich)
Anzahl der Doppeltüren je Seite: 6 / (8) [Elektrische Schwenkschiebetüren 1.300 mm breit]
Sitzplätze (gesamt): 148 / (200)
Sitzplätze in der 1. Klasse: 19 (38)
Sitzplätze in der 2. Klasse: 125 / (156)
Anzahl der Klappsitze: 4 / (6)
Fahrradplätze: 2 (für ein Fahrradland wie Holland recht wenig)
Stehplätze (4 Pers./m²): 148 / (161)
Stromsystem: 1.500 V DC (Gleichstrom)
Kupplung: Scharfenberg](/bilder/thumbs/niederlande--bahnhoefe--amsterdam-centraal-880620.jpg "Der NS dreiteilige SNG 2327 (Sprinter Nieuwe Generatie), ein CAF Civity Triebzug steht am 29 April 2025 abfahrtbereit im Bahnhof Arnhem Centraal (Arnheim Hbf).
Die Sprinter Nieuwe Generatie (SNG) sind elektrische Triebwagen der NS - Nederlandse Spoorwegen N.V. (Niederländische Eisenbahnen AG). Die elektrischen niederflurigen Triebzüge werden vom spanischen/baskischen Unternehmen CAF (Construcciones y Auxiliar de Ferrocarriles) in Beasain (E) seit 2017 hergestellt. Sie gehören zur CAF Civity-Familie. Bei der NS sind dreiteilige Sprinter-Triebzüge (Serie 2300/3000) und vierteilige Sprinter-Triebzüge (Serie 2700) im Regionalverkehr im Einsatz.
Im Jahre 2014 gaben die Nederlandse Spoorwegen beim spanischen Hersteller CAF die Lieferung von 118 Zügen des Typs Civity in Auftrag. Die Bestellung umfasst eine Kapazität von 20.000 Sitzplätzen und soll für Sprinter-Züge im Regionalverkehr verwendet werden. Der erste Zug wurde auf dem Gelände von CAF in Beasain getestet. Im März 2017 fanden weitere Probefahrten auf dem Eisenbahnversuchsring Velim in Tschechien statt. Hierbei legte der Zug bereits 40.000 Kilometer zurück. Anschließend wurde seine Beständigkeit bei winterlichen Verhältnissen in einer Klimakammer in Wien geprüft. Am 14. September 2017 wurde der erste Zug in die Niederlande überführt und im Folgemonat in der Werkstatt der Nederlandse Spoorwegen in Amsterdam-West offiziell vorgestellt. Die übrigen Fahrzeuge wurden im Laufe des Jahres 2018 per Schiff ins Hafengebiet von Rotterdam verfrachtet und daraufhin von Lastkraftwagen zur Werkstatt Zaanstraat in Amsterdam-West transportiert. Im August desselben Jahres erhielten die Züge ihre Zulassung für den Einsatz im Personenverkehr. Somit konnten die Nederlandse Spoorwegen Testfahrten zwischen Haarlem und Alkmaar, Amersfoort und Apeldoorn sowie Arnhem und Zwolle durchführen. Mit Beginn des neuen Jahresfahrplans vom 9. Dezember 2018 begann der offizielle Einsatz der Sprinter Nieuwe Generatie. Noch im selben Monat machten die Nederlandse Spoorwegen die Bestellung von 88 weiteren Zügen bekannt. Der Sprinter Nieuwe Generatie der NS war der erste Großauftrag für Civity-Züge der CAF.
Allgemeiner Aufbau:
Die Züge bestehen aus drei oder vier Wagenteilen, die Endwagenteile ruhen jeweils auf einem normalen Trieb-Drehgestell und einem Jakobsdrehgestell als Laufdrehgestell, so ist die Achsfolge Bo’(2’)(2’)Bo’. So ruht das mittlere Wagenteil auf zwei Jakobsdrehgestellen. Bei den vierteiligen Zügen kommen zwei Jakobsdrehgestelle hinzu und das mittlere Jakobsdrehgestell ist dann zudem als Triebdrehgestell ausgeführt, so ist die Achsfolge Bo’(2’)(Bo’)(2’)Bo’. Durch Jakobsdrehgestelle erhalten die Züge breite Übergänge, wie sie auch bei U-Bahnen und Straßenbahnen üblich sind. Dies sorgt für eine bessere Verteilung der Fahrgäste im Zug und ein höheres Sicherheitsgefühl der Fahrgäste durch die verbesserte Übersicht im Zug. Der Boden befindet sich auf gleicher Höhe mit den Bahnsteig-Plattformen, wodurch der Zugang in den Zug erleichtert wird. Die Türen sind mit ausziehbaren Stufen ausgestattet, sodass Rollstuhlfahrer ohne großen Kraftaufwand einsteigen können.
Die Züge werden mit ATB-EG, dem traditionellen Sicherungssystem des Hauptschienennetzes, und dem europäischen Sicherungssystem ETCS ausgestattet, sodass die Züge auch in Zukunft auf den niederländischen Schienen verkehren können. Das elektrische System für diese Züge wird von der Mitsubishi Electric Corporation geliefert.
Interieur / Innemraum:
Die Züge sind mit rollstuhlgerechten Toiletten ausgestattet. Diese fehlten längere Zeit im Sprinter Lighttrain, was zu öffentlichen Protesten und einem Antrag im Repräsentantenhaus führte. Jeder Zug verfügt außerdem über spezielle Bereiche für Rollstühle und Falträder. Die Züge sind mit Steckdosen und USB-Anschlüssen für die erste und zweite Klasse ausgestattet. Durch den Einsatz von Sicherungen wird sichergestellt, dass die Fahrgäste nicht zu viel Strom verbrauchen und der Zug weiterhin ordnungsgemäß funktioniert.
TECHNISCHE DATEN dreiteilige SNG, vierteilige SNG in Klammern:
Hersteller: Construcciones y Auxiliar de Ferrocarriles (CAF), Beasain (E)
Herstellertype: CAF Civity
Baujahre: 2017 bis 2023
Nummerierung: 2301-2368, 3001-3050 / (2701-2788)
Anzahl: 118 / (88)
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo′2′2′Bo′ / (Bo′2′Bo′2′Bo′)
Länge über Kupplung: 59.560 mm / (75.760 mm)
Breite: 2.880 mm
Höhe: 4.300 mm
Treib- und Laufraddurchmesser: 850 mm (neu) / 780 mm (abgenutzt)
Traktionssystem: Mitsubishi Electric MAP-243-15VD288 (SiC- IGBT VVVF)
Traktionswechselrichter: 2× Mitsubishi MAP-243-15VD288
Fahrmotoren: 4 (bzw. 6) Stück Ssynchron-Drehstrommotoren vom Typ Mitsubishi MB-5165-A mit einer Leistung von je 240 kW (bei Vierteiler 6 Motore)
Getriebe: CAF MIIRA AHHD-430-4.822-1 (Nennleistung 220 kW / 2.192 Nm)
Übersetzungsverhältnis: 1 : 4,822
Traktionsnennleistung: 1.600 kW / (2.400 kW)
Höchstgeschwindigkeit: 160 km/h, Planmäßig 140 km/h
Beschleunigung: 1,3 m/s²
Bremsverzögerung: 1,1 m/s²
Eigengewicht: 110 t / (138 t)
Fußbodenhöhe: 760 mm (Einstiegsbereich)
Anzahl der Doppeltüren je Seite: 6 / (8) [Elektrische Schwenkschiebetüren 1.300 mm breit]
Sitzplätze (gesamt): 148 / (200)
Sitzplätze in der 1. Klasse: 19 (38)
Sitzplätze in der 2. Klasse: 125 / (156)
Anzahl der Klappsitze: 4 / (6)
Fahrradplätze: 2 (für ein Fahrradland wie Holland recht wenig)
Stehplätze (4 Pers./m²): 148 / (161)
Stromsystem: 1.500 V DC (Gleichstrom)
Kupplung: Scharfenberg")

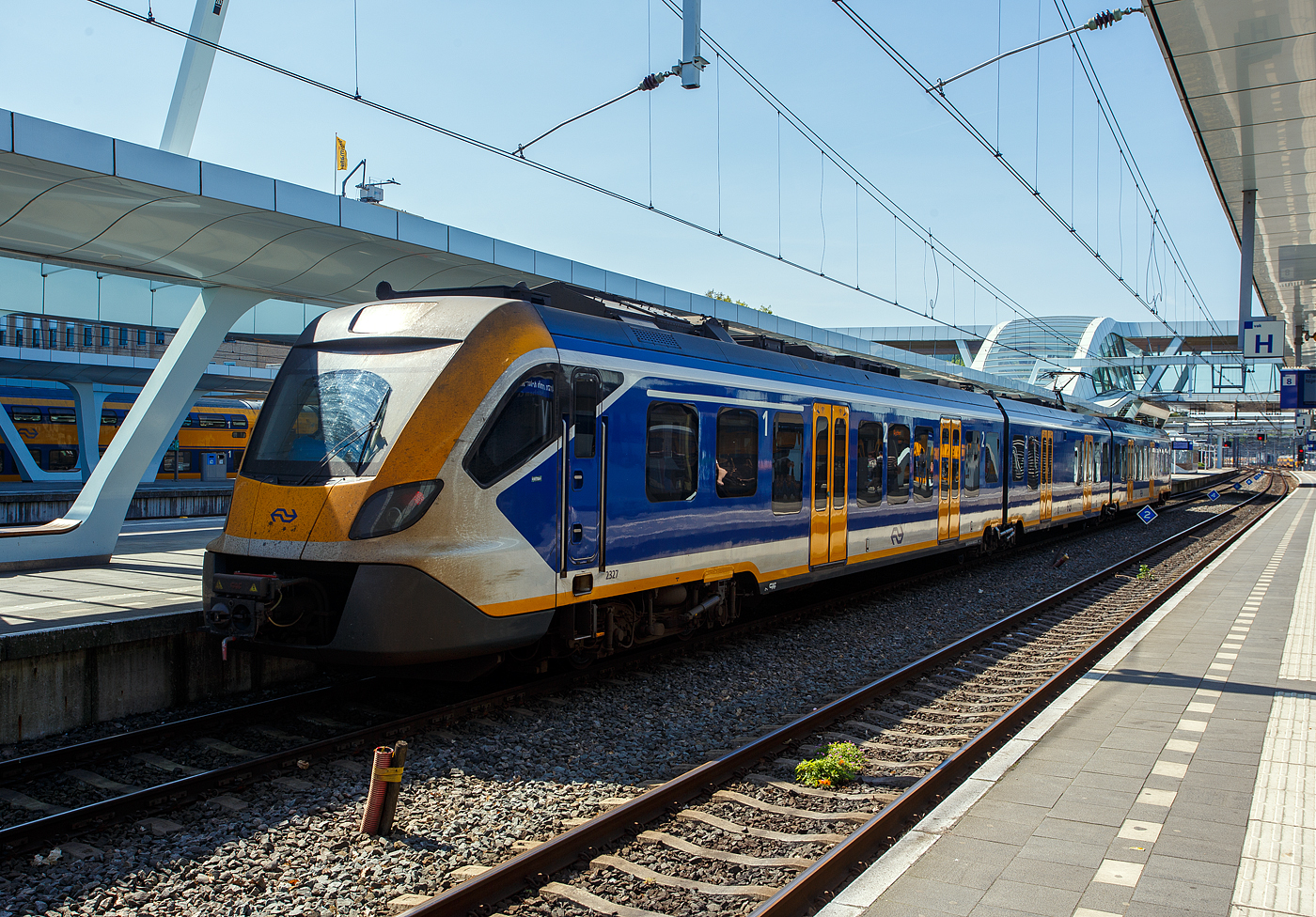

![Der NS dreiteilige SNG 2327 (Sprinter Nieuwe Generatie), ein CAF Civity Triebzug steht am 29 April 2025 abfahrtbereit im Bahnhof Arnhem Centraal (Arnheim Hbf).
Die Sprinter Nieuwe Generatie (SNG) sind elektrische Triebwagen der NS - Nederlandse Spoorwegen N.V. (Niederländische Eisenbahnen AG). Die elektrischen niederflurigen Triebzüge werden vom spanischen/baskischen Unternehmen CAF (Construcciones y Auxiliar de Ferrocarriles) in Beasain (E) seit 2017 hergestellt. Sie gehören zur CAF Civity-Familie. Bei der NS sind dreiteilige Sprinter-Triebzüge (Serie 2300/3000) und vierteilige Sprinter-Triebzüge (Serie 2700) im Regionalverkehr im Einsatz.
Im Jahre 2014 gaben die Nederlandse Spoorwegen beim spanischen Hersteller CAF die Lieferung von 118 Zügen des Typs Civity in Auftrag. Die Bestellung umfasst eine Kapazität von 20.000 Sitzplätzen und soll für Sprinter-Züge im Regionalverkehr verwendet werden. Der erste Zug wurde auf dem Gelände von CAF in Beasain getestet. Im März 2017 fanden weitere Probefahrten auf dem Eisenbahnversuchsring Velim in Tschechien statt. Hierbei legte der Zug bereits 40.000 Kilometer zurück. Anschließend wurde seine Beständigkeit bei winterlichen Verhältnissen in einer Klimakammer in Wien geprüft. Am 14. September 2017 wurde der erste Zug in die Niederlande überführt und im Folgemonat in der Werkstatt der Nederlandse Spoorwegen in Amsterdam-West offiziell vorgestellt. Die übrigen Fahrzeuge wurden im Laufe des Jahres 2018 per Schiff ins Hafengebiet von Rotterdam verfrachtet und daraufhin von Lastkraftwagen zur Werkstatt Zaanstraat in Amsterdam-West transportiert. Im August desselben Jahres erhielten die Züge ihre Zulassung für den Einsatz im Personenverkehr. Somit konnten die Nederlandse Spoorwegen Testfahrten zwischen Haarlem und Alkmaar, Amersfoort und Apeldoorn sowie Arnhem und Zwolle durchführen. Mit Beginn des neuen Jahresfahrplans vom 9. Dezember 2018 begann der offizielle Einsatz der Sprinter Nieuwe Generatie. Noch im selben Monat machten die Nederlandse Spoorwegen die Bestellung von 88 weiteren Zügen bekannt. Der Sprinter Nieuwe Generatie der NS war der erste Großauftrag für Civity-Züge der CAF.
Allgemeiner Aufbau:
Die Züge bestehen aus drei oder vier Wagenteilen, die Endwagenteile ruhen jeweils auf einem normalen Trieb-Drehgestell und einem Jakobsdrehgestell als Laufdrehgestell, so ist die Achsfolge Bo’(2’)(2’)Bo’. So ruht das mittlere Wagenteil auf zwei Jakobsdrehgestellen. Bei den vierteiligen Zügen kommen zwei Jakobsdrehgestelle hinzu und das mittlere Jakobsdrehgestell ist dann zudem als Triebdrehgestell ausgeführt, so ist die Achsfolge Bo’(2’)(Bo’)(2’)Bo’. Durch Jakobsdrehgestelle erhalten die Züge breite Übergänge, wie sie auch bei U-Bahnen und Straßenbahnen üblich sind. Dies sorgt für eine bessere Verteilung der Fahrgäste im Zug und ein höheres Sicherheitsgefühl der Fahrgäste durch die verbesserte Übersicht im Zug. Der Boden befindet sich auf gleicher Höhe mit den Bahnsteig-Plattformen, wodurch der Zugang in den Zug erleichtert wird. Die Türen sind mit ausziehbaren Stufen ausgestattet, sodass Rollstuhlfahrer ohne großen Kraftaufwand einsteigen können.
Die Züge werden mit ATB-EG, dem traditionellen Sicherungssystem des Hauptschienennetzes, und dem europäischen Sicherungssystem ETCS ausgestattet, sodass die Züge auch in Zukunft auf den niederländischen Schienen verkehren können. Das elektrische System für diese Züge wird von der Mitsubishi Electric Corporation geliefert.
Interieur / Innemraum:
Die Züge sind mit rollstuhlgerechten Toiletten ausgestattet. Diese fehlten längere Zeit im Sprinter Lighttrain, was zu öffentlichen Protesten und einem Antrag im Repräsentantenhaus führte. Jeder Zug verfügt außerdem über spezielle Bereiche für Rollstühle und Falträder. Die Züge sind mit Steckdosen und USB-Anschlüssen für die erste und zweite Klasse ausgestattet. Durch den Einsatz von Sicherungen wird sichergestellt, dass die Fahrgäste nicht zu viel Strom verbrauchen und der Zug weiterhin ordnungsgemäß funktioniert.
TECHNISCHE DATEN dreiteilige SNG, vierteilige SNG in Klammern:
Hersteller: Construcciones y Auxiliar de Ferrocarriles (CAF), Beasain (E)
Herstellertype: CAF Civity
Baujahre: 2017 bis 2023
Nummerierung: 2301-2368, 3001-3050 / (2701-2788)
Anzahl: 118 / (88)
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo′2′2′Bo′ / (Bo′2′Bo′2′Bo′)
Länge über Kupplung: 59.560 mm / (75.760 mm)
Breite: 2.880 mm
Höhe: 4.300 mm
Treib- und Laufraddurchmesser: 850 mm (neu) / 780 mm (abgenutzt)
Traktionssystem: Mitsubishi Electric MAP-243-15VD288 (SiC- IGBT VVVF)
Traktionswechselrichter: 2× Mitsubishi MAP-243-15VD288
Fahrmotoren: 4 (bzw. 6) Stück Ssynchron-Drehstrommotoren vom Typ Mitsubishi MB-5165-A mit einer Leistung von je 240 kW (bei Vierteiler 6 Motore)
Getriebe: CAF MIIRA AHHD-430-4.822-1 (Nennleistung 220 kW / 2.192 Nm)
Übersetzungsverhältnis: 1 : 4,822
Traktionsnennleistung: 1.600 kW / (2.400 kW)
Höchstgeschwindigkeit: 160 km/h, Planmäßig 140 km/h
Beschleunigung: 1,3 m/s²
Bremsverzögerung: 1,1 m/s²
Eigengewicht: 110 t / (138 t)
Fußbodenhöhe: 760 mm (Einstiegsbereich)
Anzahl der Doppeltüren je Seite: 6 / (8) [Elektrische Schwenkschiebetüren 1.300 mm breit]
Sitzplätze (gesamt): 148 / (200)
Sitzplätze in der 1. Klasse: 19 (38)
Sitzplätze in der 2. Klasse: 125 / (156)
Anzahl der Klappsitze: 4 / (6)
Fahrradplätze: 2 (für ein Fahrradland wie Holland recht wenig)
Stehplätze (4 Pers./m²): 148 / (161)
Stromsystem: 1.500 V DC (Gleichstrom)
Kupplung: Scharfenberg](/bilder/thumbs/niederlande--bahnhoefe--amsterdam-centraal-880619.jpg "Der NS dreiteilige SNG 2327 (Sprinter Nieuwe Generatie), ein CAF Civity Triebzug steht am 29 April 2025 abfahrtbereit im Bahnhof Arnhem Centraal (Arnheim Hbf).
Die Sprinter Nieuwe Generatie (SNG) sind elektrische Triebwagen der NS - Nederlandse Spoorwegen N.V. (Niederländische Eisenbahnen AG). Die elektrischen niederflurigen Triebzüge werden vom spanischen/baskischen Unternehmen CAF (Construcciones y Auxiliar de Ferrocarriles) in Beasain (E) seit 2017 hergestellt. Sie gehören zur CAF Civity-Familie. Bei der NS sind dreiteilige Sprinter-Triebzüge (Serie 2300/3000) und vierteilige Sprinter-Triebzüge (Serie 2700) im Regionalverkehr im Einsatz.
Im Jahre 2014 gaben die Nederlandse Spoorwegen beim spanischen Hersteller CAF die Lieferung von 118 Zügen des Typs Civity in Auftrag. Die Bestellung umfasst eine Kapazität von 20.000 Sitzplätzen und soll für Sprinter-Züge im Regionalverkehr verwendet werden. Der erste Zug wurde auf dem Gelände von CAF in Beasain getestet. Im März 2017 fanden weitere Probefahrten auf dem Eisenbahnversuchsring Velim in Tschechien statt. Hierbei legte der Zug bereits 40.000 Kilometer zurück. Anschließend wurde seine Beständigkeit bei winterlichen Verhältnissen in einer Klimakammer in Wien geprüft. Am 14. September 2017 wurde der erste Zug in die Niederlande überführt und im Folgemonat in der Werkstatt der Nederlandse Spoorwegen in Amsterdam-West offiziell vorgestellt. Die übrigen Fahrzeuge wurden im Laufe des Jahres 2018 per Schiff ins Hafengebiet von Rotterdam verfrachtet und daraufhin von Lastkraftwagen zur Werkstatt Zaanstraat in Amsterdam-West transportiert. Im August desselben Jahres erhielten die Züge ihre Zulassung für den Einsatz im Personenverkehr. Somit konnten die Nederlandse Spoorwegen Testfahrten zwischen Haarlem und Alkmaar, Amersfoort und Apeldoorn sowie Arnhem und Zwolle durchführen. Mit Beginn des neuen Jahresfahrplans vom 9. Dezember 2018 begann der offizielle Einsatz der Sprinter Nieuwe Generatie. Noch im selben Monat machten die Nederlandse Spoorwegen die Bestellung von 88 weiteren Zügen bekannt. Der Sprinter Nieuwe Generatie der NS war der erste Großauftrag für Civity-Züge der CAF.
Allgemeiner Aufbau:
Die Züge bestehen aus drei oder vier Wagenteilen, die Endwagenteile ruhen jeweils auf einem normalen Trieb-Drehgestell und einem Jakobsdrehgestell als Laufdrehgestell, so ist die Achsfolge Bo’(2’)(2’)Bo’. So ruht das mittlere Wagenteil auf zwei Jakobsdrehgestellen. Bei den vierteiligen Zügen kommen zwei Jakobsdrehgestelle hinzu und das mittlere Jakobsdrehgestell ist dann zudem als Triebdrehgestell ausgeführt, so ist die Achsfolge Bo’(2’)(Bo’)(2’)Bo’. Durch Jakobsdrehgestelle erhalten die Züge breite Übergänge, wie sie auch bei U-Bahnen und Straßenbahnen üblich sind. Dies sorgt für eine bessere Verteilung der Fahrgäste im Zug und ein höheres Sicherheitsgefühl der Fahrgäste durch die verbesserte Übersicht im Zug. Der Boden befindet sich auf gleicher Höhe mit den Bahnsteig-Plattformen, wodurch der Zugang in den Zug erleichtert wird. Die Türen sind mit ausziehbaren Stufen ausgestattet, sodass Rollstuhlfahrer ohne großen Kraftaufwand einsteigen können.
Die Züge werden mit ATB-EG, dem traditionellen Sicherungssystem des Hauptschienennetzes, und dem europäischen Sicherungssystem ETCS ausgestattet, sodass die Züge auch in Zukunft auf den niederländischen Schienen verkehren können. Das elektrische System für diese Züge wird von der Mitsubishi Electric Corporation geliefert.
Interieur / Innemraum:
Die Züge sind mit rollstuhlgerechten Toiletten ausgestattet. Diese fehlten längere Zeit im Sprinter Lighttrain, was zu öffentlichen Protesten und einem Antrag im Repräsentantenhaus führte. Jeder Zug verfügt außerdem über spezielle Bereiche für Rollstühle und Falträder. Die Züge sind mit Steckdosen und USB-Anschlüssen für die erste und zweite Klasse ausgestattet. Durch den Einsatz von Sicherungen wird sichergestellt, dass die Fahrgäste nicht zu viel Strom verbrauchen und der Zug weiterhin ordnungsgemäß funktioniert.
TECHNISCHE DATEN dreiteilige SNG, vierteilige SNG in Klammern:
Hersteller: Construcciones y Auxiliar de Ferrocarriles (CAF), Beasain (E)
Herstellertype: CAF Civity
Baujahre: 2017 bis 2023
Nummerierung: 2301-2368, 3001-3050 / (2701-2788)
Anzahl: 118 / (88)
Spurweite: 1.435 mm (Normalspur)
Achsfolge: Bo′2′2′Bo′ / (Bo′2′Bo′2′Bo′)
Länge über Kupplung: 59.560 mm / (75.760 mm)
Breite: 2.880 mm
Höhe: 4.300 mm
Treib- und Laufraddurchmesser: 850 mm (neu) / 780 mm (abgenutzt)
Traktionssystem: Mitsubishi Electric MAP-243-15VD288 (SiC- IGBT VVVF)
Traktionswechselrichter: 2× Mitsubishi MAP-243-15VD288
Fahrmotoren: 4 (bzw. 6) Stück Ssynchron-Drehstrommotoren vom Typ Mitsubishi MB-5165-A mit einer Leistung von je 240 kW (bei Vierteiler 6 Motore)
Getriebe: CAF MIIRA AHHD-430-4.822-1 (Nennleistung 220 kW / 2.192 Nm)
Übersetzungsverhältnis: 1 : 4,822
Traktionsnennleistung: 1.600 kW / (2.400 kW)
Höchstgeschwindigkeit: 160 km/h, Planmäßig 140 km/h
Beschleunigung: 1,3 m/s²
Bremsverzögerung: 1,1 m/s²
Eigengewicht: 110 t / (138 t)
Fußbodenhöhe: 760 mm (Einstiegsbereich)
Anzahl der Doppeltüren je Seite: 6 / (8) [Elektrische Schwenkschiebetüren 1.300 mm breit]
Sitzplätze (gesamt): 148 / (200)
Sitzplätze in der 1. Klasse: 19 (38)
Sitzplätze in der 2. Klasse: 125 / (156)
Anzahl der Klappsitze: 4 / (6)
Fahrradplätze: 2 (für ein Fahrradland wie Holland recht wenig)
Stehplätze (4 Pers./m²): 148 / (161)
Stromsystem: 1.500 V DC (Gleichstrom)
Kupplung: Scharfenberg")
