Vierachsiger gedeckter Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 0834 243-4 D-DB, der Gattung Tads 960, der DB Cargo AG am 18.01.2023 im Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg). Die Wagen sind geeignet für den Transport von witterungsempfindlichen Schüttgütern. Die Ladegüter sind z.B. Quarzsand, Dolomit, Anthrazit, Gipsstein, Kalk, Holzpellets, Petrolkoks, Kaolin und Paraffine. Die Beladung erfolgt über ein einteiliges Schwenkdach. Sie besitzen eine gleisseitige dosierbare Entladeeinrichtung. Ein Teil der Wagen ist für den Transport von Quarzsand mit speziellen Dichtungen an den Auslaufrutschen ausgestattet. Die Wagen der Bauart Tads 960 sind durch Umzeichnung aus der Bauart Tads 959 hervorgegangen. Der Wagen dient wegen seiner besonderen Schieberabdichtung dem Transport von feinkörnigen, nässeempfindlichen Schüttgütern, besonders für Quarzsand. Der Transport grobkörniger oder kantiger, schwerer Güter (z. B. Kies, Schlacke, Schotter) ist wegen einer möglichen Beschädigung der Innenbeschichtung nicht zulässig. Der Wagen kann wahlweise nach der einen oder anderen Seite oder gleichzeitig nach beiden Seiten entladen werden. Die regelbare Entladung ermöglicht die Beschickung von Förderbändern. Die schwenkbaren Auslaufrutschen gestatten den Einsatz des Wagens für die Entladung in Bunkern oder auf seitliche Förderbänder. Das Untergestell ist aus Walzprofilen (St 52-3) geschweißt. Der Wagenkasten ist ebenfalls geschweißt. Für die 3 mm dicken Kastenbleche wurde St 52-3 mit Cu-Zusatz verwendet. In jeder Seitenwand sind vier exzentrisch gelagerte Rundschieber angeordnet. Jeder Schieber kann einzeln mit einem Handhebel von der Bühne aus geöffnet und geschlossen werden.Die Unterkanten der festen Auslaufrutschen liegen bei leerem Wagen 720 mm über SO. Die Unterkanten der beweglichen Auslaufrutschen liegen bei leerem Wagen im ausgeschwenkten Zustand 385 mm über SO. Zum Beladen des Wagens wird das Schwenkdach von der Bedienungsplattform aus mit einem Handrad geöffnet. Dabei wird eine über die ganze Wagenlänge reichende Öffnung von 1 200 mm Breite freigegeben. Das geöffnete Dach bleibt innerhalb der Wagenbegrenzungslinie, so dass Verschiebebewegungen auch bei geöffnetem Schwenkdach möglich sind. Das Entfernen von Ladegutresten in der Be- oder Entladestraße ist nur durch leichte Gummihammerschläge auf die äußeren Behälterwandungen gestattet oder durch den Einsatz von Pressluftlanzen im Laderaum. TECHNISCHE DATEN: Hersteller: Waggonfabrik Talbot in Aachen Baujahr: ab 1973 (Umzeichnung 2003 – 2006) Spurweite: 1.435 mm Länge über Puffer : 21.640 mm Drehzapfenabstand: 16.600 mm Achsabstand im Drehgestell: 1.800 mm Beladeöffnung: 16.800 x 1.200 mm Eigengewicht: 24.000 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewicht: 56,0 t (Streckenklasse C oder höher) Kleinster bef. Gleisbogenradius: 75 m Rauminhalt: 80,0 m³ Bremse: KE-GP-A Intern. Verwendungsfähigkeit: RIV Die Bedeutung der Gattungs- und Kennbuchstaben (hier Tads): T - Wagen mit öffnungsfähigem Dach a - mit vier Radsätzen d - mit Schwerkraftentladung, dosierbar, wahlweise zweiseitig, hochliegend s - Höchstgeschwindigkeit 100 km/h (beladen)

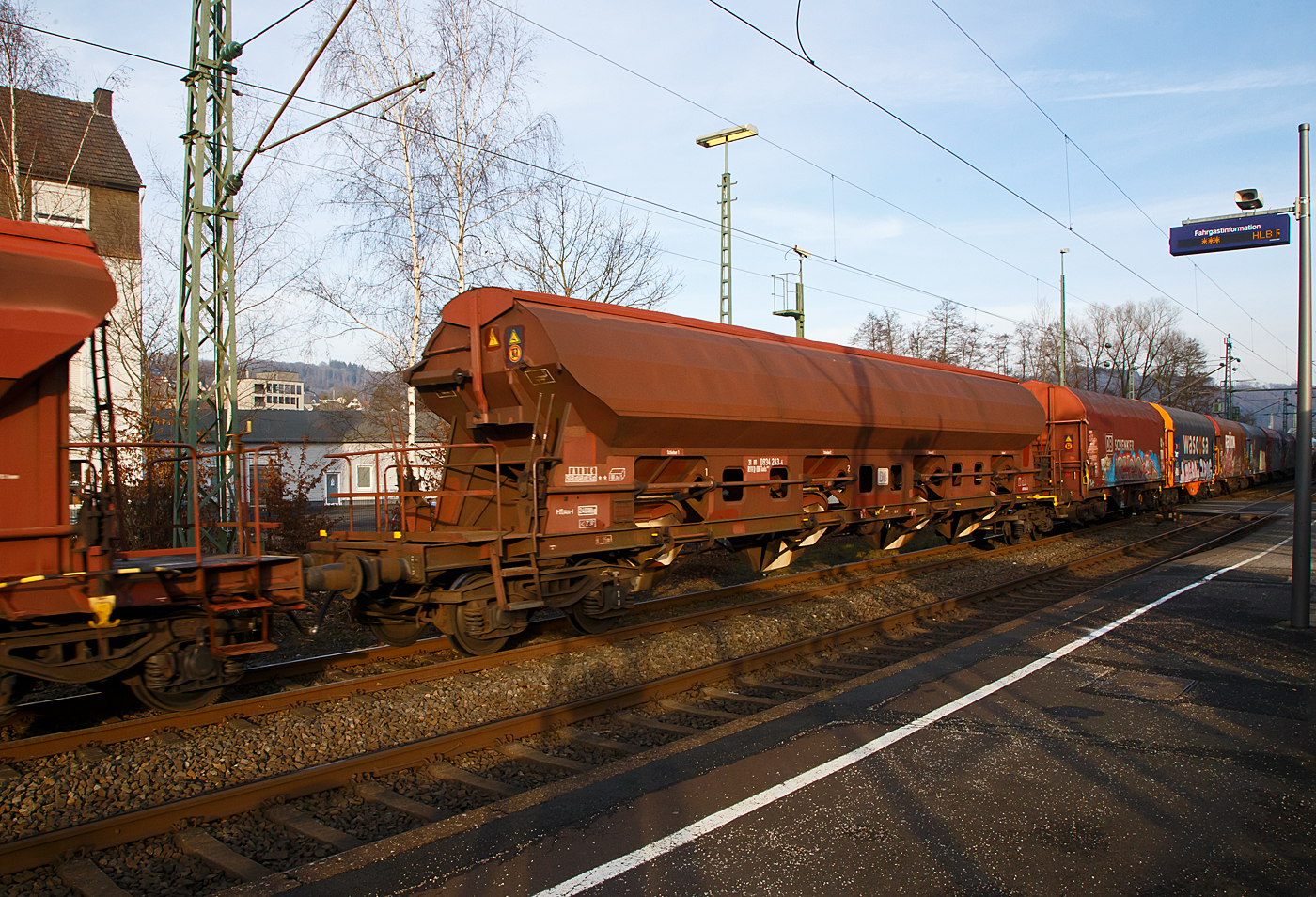

Vierachsiger gedeckter Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung, 31 80 0834 243-4 D-DB, der Gattung Tads 960, der DB Cargo AG am 18.01.2023 im Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg).

Die Wagen sind geeignet für den Transport von witterungsempfindlichen Schüttgütern. Die Ladegüter sind z.B. Quarzsand, Dolomit, Anthrazit, Gipsstein, Kalk, Holzpellets, Petrolkoks, Kaolin und Paraffine. Die Beladung erfolgt über ein einteiliges Schwenkdach. Sie besitzen eine gleisseitige dosierbare Entladeeinrichtung. Ein Teil der Wagen ist für den Transport von Quarzsand mit speziellen Dichtungen an den Auslaufrutschen ausgestattet.

Die Wagen der Bauart Tads 960 sind durch Umzeichnung aus der Bauart Tads 959 hervorgegangen. Der Wagen dient wegen seiner besonderen Schieberabdichtung dem Transport von feinkörnigen, nässeempfindlichen Schüttgütern, besonders für Quarzsand. Der Transport grobkörniger oder kantiger, schwerer Güter (z. B. Kies, Schlacke, Schotter) ist wegen einer möglichen Beschädigung der Innenbeschichtung nicht zulässig. Der Wagen kann wahlweise nach der einen oder anderen Seite oder gleichzeitig nach beiden Seiten entladen werden. Die regelbare Entladung ermöglicht die Beschickung von Förderbändern. Die schwenkbaren Auslaufrutschen gestatten den Einsatz des Wagens für die Entladung in Bunkern oder auf seitliche Förderbänder.

Das Untergestell ist aus Walzprofilen (St 52-3) geschweißt. Der Wagenkasten ist ebenfalls geschweißt. Für die 3 mm dicken Kastenbleche wurde St 52-3 mit Cu-Zusatz verwendet. In jeder Seitenwand sind vier exzentrisch gelagerte Rundschieber angeordnet. Jeder Schieber kann einzeln mit einem Handhebel von der Bühne aus geöffnet und geschlossen werden.Die Unterkanten der festen Auslaufrutschen liegen bei leerem Wagen 720 mm über SO. Die Unterkanten der beweglichen Auslaufrutschen liegen bei leerem Wagen im ausgeschwenkten Zustand 385 mm über SO.

Zum Beladen des Wagens wird das Schwenkdach von der Bedienungsplattform aus mit einem Handrad geöffnet. Dabei wird eine über die ganze Wagenlänge reichende Öffnung von 1 200 mm Breite freigegeben. Das geöffnete Dach bleibt innerhalb der Wagenbegrenzungslinie, so dass Verschiebebewegungen auch bei geöffnetem Schwenkdach möglich sind.

Das Entfernen von Ladegutresten in der Be- oder Entladestraße ist nur durch leichte Gummihammerschläge auf die äußeren Behälterwandungen gestattet oder durch den Einsatz von Pressluftlanzen im Laderaum.

TECHNISCHE DATEN:
Hersteller: Waggonfabrik Talbot in Aachen
Baujahr: ab 1973 (Umzeichnung 2003 – 2006)
Spurweite: 1.435 mm
Länge über Puffer : 21.640 mm
Drehzapfenabstand: 16.600 mm
Achsabstand im Drehgestell: 1.800 mm
Beladeöffnung: 16.800 x 1.200 mm
Eigengewicht: 24.000 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 56,0 t (Streckenklasse C oder höher)
Kleinster bef. Gleisbogenradius: 75 m
Rauminhalt: 80,0 m³
Bremse: KE-GP-A
Intern. Verwendungsfähigkeit: RIV

Die Bedeutung der Gattungs- und Kennbuchstaben (hier Tads):
T - Wagen mit öffnungsfähigem Dach
a - mit vier Radsätzen
d - mit Schwerkraftentladung, dosierbar, wahlweise zweiseitig, hochliegend
s - Höchstgeschwindigkeit 100 km/h (beladen)

Armin Schwarz 19.01.2023, 151 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/400, Blende: 14/1, ISO2000, Brennweite: 24/1
