Sechsachsiger Drehgestell-Flachwagen mit Einsteck-Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4861 775-3 D-DB, der Gattung Samms 710, der DB Cargo AG,

»
»
»
»
Sechsachsiger Drehgestell-Flachwagen mit Einsteck-Rungen, Stirnwandklappen und klappbaren Ladeschwellen,
(ID 861652)



Sechsachsiger Drehgestell-Flachwagen mit Einsteck-Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4861 775-3 D-DB, der Gattung Samms 710, der DB Cargo AG, abgestellt am 10 September 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447). Aufnahme vom öffentlichen Geh- und Radweg. Zwischen 1964 und 1977 beschafft die DB insgesamt 3.850 Drehgestell-Flachwagen für die Beförderung schwerer Walzprofile, Brammen, oder anderer sperriger Güter, sowie schwerer Kettenfahrzeuge. Der Wagen hat pro Längsseite sechs Einsteckrungen und je zwei Fallrungen an den Stirnseiten, die die 435 mm hohen, umklappbaren Stirnwandklappen sichern. Im mit Kiefernbohlen bedeckten Fußboden (er kann einen Raddruck bis 5,0 Tonnen aufnehmen) sind sechs geteilte, klappbare Ladeschwellen integriert. Für die Be- und Entladung schwerer Fahrzeuge sind an den Wagenenden Stützböcke und Überfahrkonsolen vorhanden. Der Wagen dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen Gütern. Die max. Tragfähigkeit der Wagen beträgt 89,5 t. Die Wagenbrücke ist eine in Rahmenbauweise ausgeführte Schweißkonstruktion, deren Hauptbauteile aus St 52 bestehen. Die Hauptbelastungen werden von den äußeren Langträgern aus IP 550 aufgenommen. Die Pufferträger sind so ausgebildet, dass später ohne große Änderungen die AK eingebaut werden kann. Die bodenbedienbare Feststellbremse wirkt nur auf ein Drehgestell. Der Wagen hat eine geteilte Zugeinrichtung und Hochleistungspuffer. TECHNISCHE DATEN: Gattung: Samms 710 (Gattungskennzahl 4861) Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 16.400 mm Drehzapfenabstand: 8.400 mm Radsatzstand in den Drehgestellen: 2 x 1.700 mm = 3.400 mm Raddurchmesser: 920 mm (neu) Drehgestell-Bauart: DB Bauart 710 (nach Zeichnung 17 026 LHB) Ladelänge: 15.000 mm Ladebreite: 2.560 mm Fußbodenhöhe über SO: 1.300 mm Ladefläche: 45,7 m² Eigengewicht: 30.500 kg Zuladung bei Lastgrenze S: 74,5 t (ab Streckenklasse D), DB CE 89,5 t Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Kleinster Gleisbogenhalbmesser: R 80 m Bauart der Bremse: KE-GP (LL) Bremssohle: IB116 Handbremse: Fbr Intern. Verwendungsfähigkeit: RIV Bedeutung der Gattungsbezeichnung (Samms) : S = Flachwagen mit Drehgestellen in Sonderbauart a = mit sechs Radsätzen (2 Drehgestelle mit je 3 Radsätzen) mm = Ladelänge unter 18 m (bei sechs o. mehr Radsätzen) s = beladen zugelassen für Züge bis 100 km/h

Sechsachsiger Drehgestell-Flachwagen mit Einsteck-Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4861 775-3 D-DB, der Gattung Samms 710, der DB Cargo AG, abgestellt am 10 September 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447). Aufnahme vom öffentlichen Geh- und Radweg.

Zwischen 1964 und 1977 beschafft die DB insgesamt 3.850 Drehgestell-Flachwagen für die Beförderung schwerer Walzprofile, Brammen, oder anderer sperriger Güter, sowie schwerer Kettenfahrzeuge.

Der Wagen hat pro Längsseite sechs Einsteckrungen und je zwei Fallrungen an den Stirnseiten, die die 435 mm hohen, umklappbaren Stirnwandklappen sichern. Im mit Kiefernbohlen bedeckten Fußboden (er kann einen Raddruck bis 5,0 Tonnen aufnehmen) sind sechs geteilte, klappbare Ladeschwellen integriert. Für die Be- und Entladung schwerer Fahrzeuge sind an den Wagenenden Stützböcke und Überfahrkonsolen vorhanden. Der Wagen dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen Gütern. Die max. Tragfähigkeit der Wagen beträgt 89,5 t.

Die Wagenbrücke ist eine in Rahmenbauweise ausgeführte Schweißkonstruktion, deren Hauptbauteile aus St 52 bestehen. Die Hauptbelastungen werden von den äußeren Langträgern aus IP 550 aufgenommen. Die Pufferträger sind so ausgebildet, dass später ohne große Änderungen die AK eingebaut werden kann.

Die bodenbedienbare Feststellbremse wirkt nur auf ein Drehgestell. Der Wagen hat eine geteilte Zugeinrichtung und Hochleistungspuffer.

TECHNISCHE DATEN:
Gattung: Samms 710 (Gattungskennzahl 4861)
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 8.400 mm
Radsatzstand in den Drehgestellen: 2 x 1.700 mm = 3.400 mm
Raddurchmesser: 920 mm (neu)
Drehgestell-Bauart: DB Bauart 710 (nach Zeichnung 17 026 LHB)
Ladelänge: 15.000 mm
Ladebreite: 2.560 mm
Fußbodenhöhe über SO: 1.300 mm
Ladefläche: 45,7 m²
Eigengewicht: 30.500 kg
Zuladung bei Lastgrenze S: 74,5 t (ab Streckenklasse D), DB CE 89,5 t
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: R 80 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB116
Handbremse: Fbr
Intern. Verwendungsfähigkeit: RIV

Bedeutung der Gattungsbezeichnung (Samms) :
S = Flachwagen mit Drehgestellen in Sonderbauart
a = mit sechs Radsätzen (2 Drehgestelle mit je 3 Radsätzen)
mm = Ladelänge unter 18 m (bei sechs o. mehr Radsätzen)
s = beladen zugelassen für Züge bis 100 km/h

Armin Schwarz 11.09.2024, 102 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/160, Blende: 10/1, ISO640, Brennweite: 50/1

0 Kommentare, Alle Kommentare
Kommentar verfassen

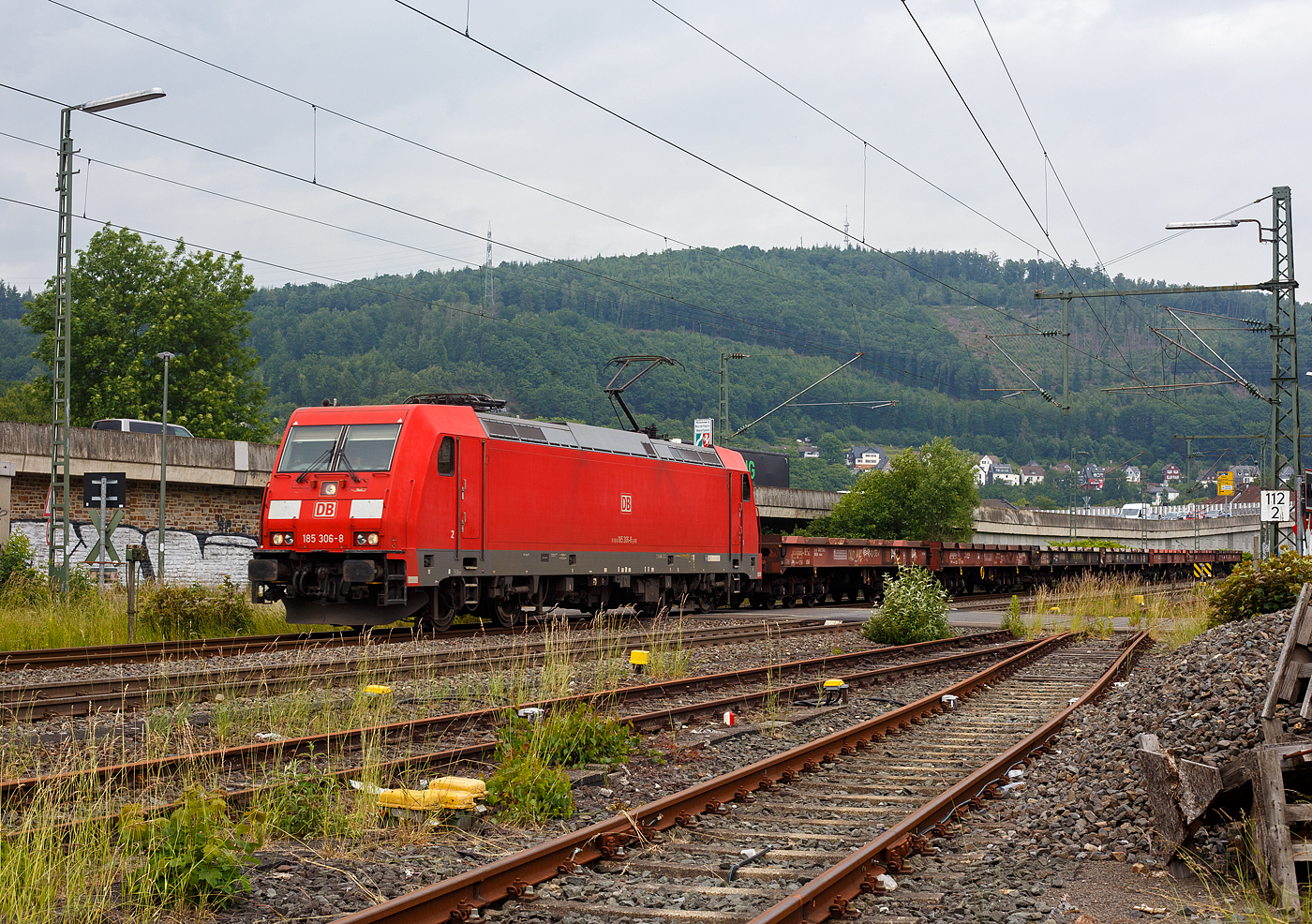

Die 185 306-8 (91 80 6185 306-8 D-DB) der DB Cargo AG fährt am 10 Juni 2025, mit einem leeren Coilzug (sechsachsige Wagen u.a. der Gattung Sahmms 711.0), durch Niederschelden und Niederschelderhütte in Richtung Köln. Die Lok hat hier gerade die Sieg überquert und somit auch die Landesgrenze zwischen Nordrhein-Westfalen und Rheinland-Pfalz. Die TRAXX F140 AC2 wurde 2007 von der Bombardier Transportation GmbH in Kassel unter der Fabriknummer 34174 gebaut und an die DB Cargo AG (damals Railion Deutschland AG) geliefert.
Die 185 306-8 (91 80 6185 306-8 D-DB) der DB Cargo AG fährt am 10 Juni 2025, mit einem leeren Coilzug (sechsachsige Wagen u.a. der Gattung Sahmms 711.0), durch Niederschelden und Niederschelderhütte in Richtung Köln. Die Lok hat hier gerade die Sieg überquert und somit auch die Landesgrenze zwischen Nordrhein-Westfalen und Rheinland-Pfalz. Die TRAXX F140 AC2 wurde 2007 von der Bombardier Transportation GmbH in Kassel unter der Fabriknummer 34174 gebaut und an die DB Cargo AG (damals Railion Deutschland AG) geliefert.
Armin Schwarz

Deutschland / Strecken / KBS 460 (Siegstrecke), Deutschland / E-Loks / BR 185.2 (TRAXX F140 AC2), Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Güterzüge / Übergabe Güterzüge (leer Wagen)

4 1400x986 Px, 11.06.2025

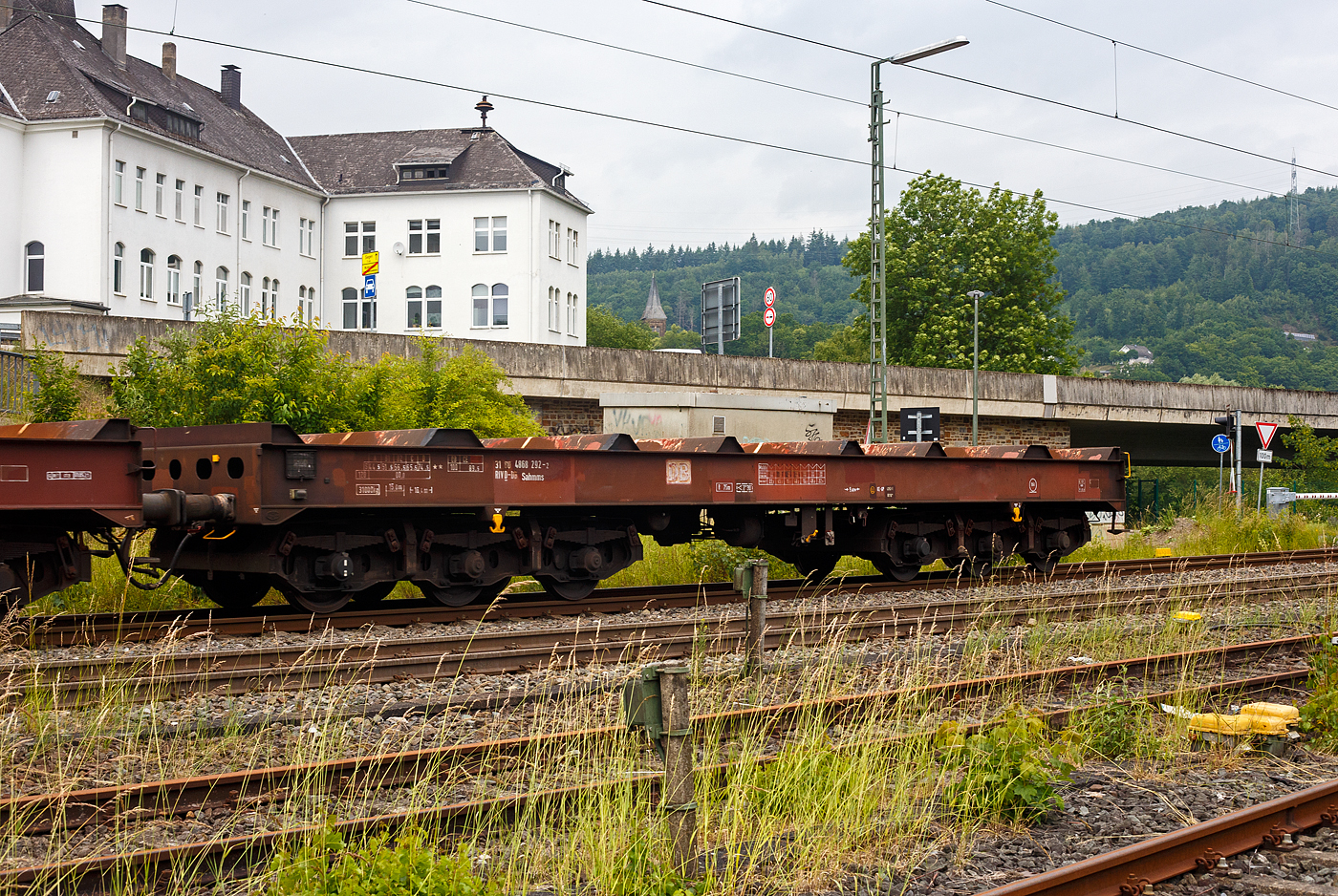

Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 190-8, der Gattung Sahmms 711.0, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 190-8, der Gattung Sahmms 711.0, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)

3 1400x943 Px, 11.06.2025

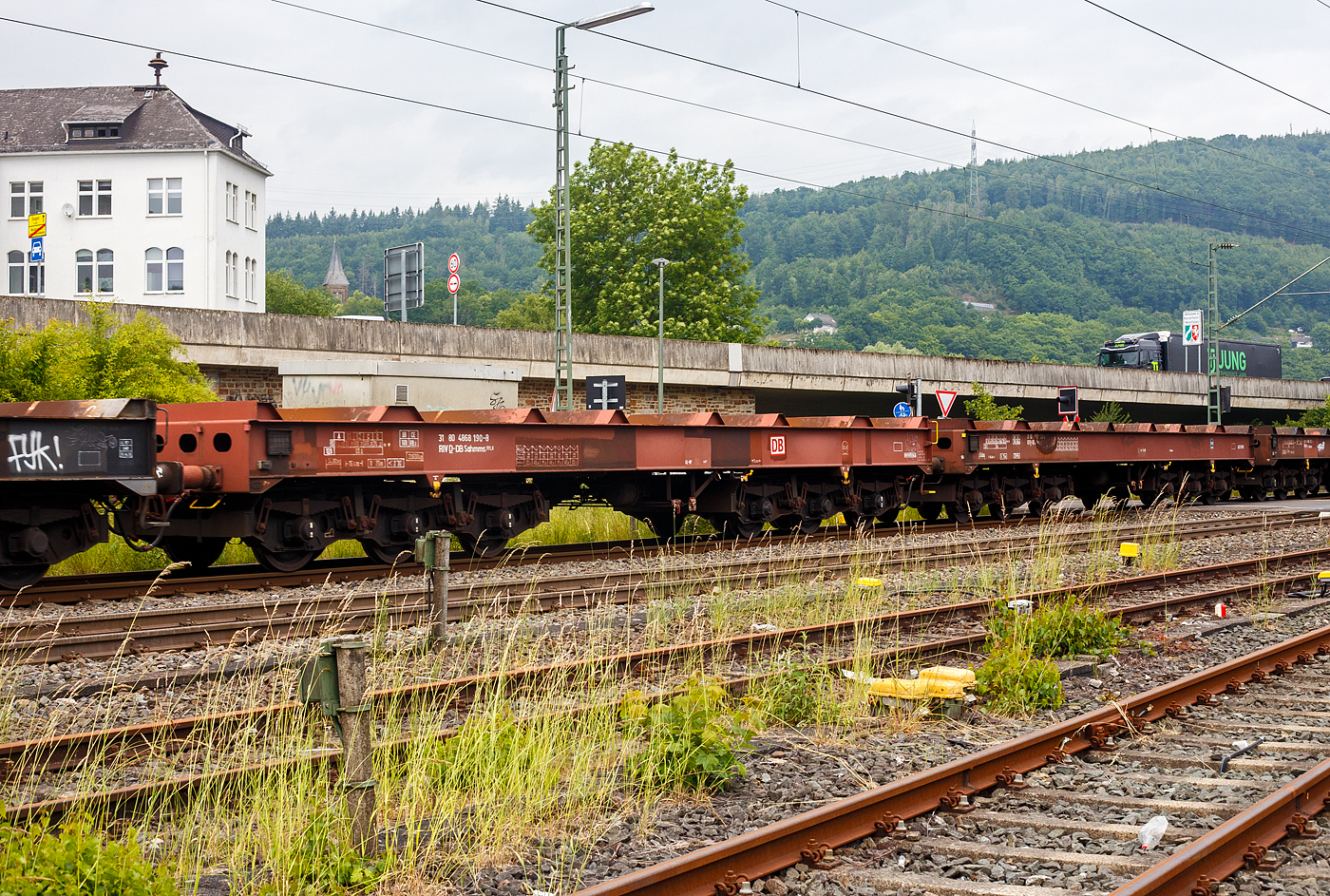

Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 292-2, der Gattung Sahmms 711, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 292-2, der Gattung Sahmms 711, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)

4 1400x938 Px, 11.06.2025

Die 185 010-6 (91 80 6185 010-6 D-DB) der DB Cargo AG fährt am 09 Mai 2025 mit einem gemischten Güterzug durch der Bahnhof Kirchen/Sieg in Richtung Siegen. Die TRAXX F140 AC wurde 2001 von ABB Daimler-Benz Transportation GmbH, (Adtranz) in Kassel unter der Fabriknummer 33407 gebaut. Sie hat die Zulassungen für Deutschland und Österreich.
Die 185 010-6 (91 80 6185 010-6 D-DB) der DB Cargo AG fährt am 09 Mai 2025 mit einem gemischten Güterzug durch der Bahnhof Kirchen/Sieg in Richtung Siegen. Die TRAXX F140 AC wurde 2001 von ABB Daimler-Benz Transportation GmbH, (Adtranz) in Kassel unter der Fabriknummer 33407 gebaut. Sie hat die Zulassungen für Deutschland und Österreich.
Armin Schwarz

Deutschland / E-Loks / BR 185 (TRAXX F140 AC1), Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG)

47 1400x1095 Px, 11.05.2025
