4-achsiger Drehgestell-Flachwagen mit Seitenborden, Stirnwänden und Stahlfußboden, der Gattung Res-x 679.1, UIC-Nr.

»
»
»
»
4-achsiger Drehgestell-Flachwagen mit Seitenborden, Stirnwänden und Stahlfußboden, der
(ID 706770)
101 036-2 kommt aus Hamburg angerauscht.
ME 146-09 macht sich auf den Weg nach Hamburg.



4-achsiger Drehgestell-Flachwagen mit Seitenborden, Stirnwänden und Stahlfußboden, der Gattung Res-x 679.1, UIC-Nr. 31 80 3944 023-1 D-DB, der DB Cargo AG, am 24.07.2020 bei Zugdurchfahrt in Kreuztal im Zugverband. Der Wagen ist für den Transport von schweren Schüttgütern vorgesehen. Der Wagen ist in Ganzstahlbauweise unter Verwendung von Profilen und abgekanteten Blechen hergestellt. Als Material für diese Schweißkonstruktion wird vor allem St 52-3 und St 38 verwendet. Der Fußboden besteht aus 8 mm dickem Riffelblech und wird an der Stirnseite des Wagens durch ein U-Profil und an den Längsseiten durch einen Flachstahl begrenzt. Der Wagen ist an jedem Kopfstück mit zwei Fallrungen ausgerüstet. Um die Seitenwandklappen in ihrer senkrechten Lage festzulegen, sind an jeder Wagenlängsseite 8 verstärkte Gleitrungen angeordnet. Der Wagen besitzt keine Ladeschwellen. Der Wagen kann auch mit heruntergeklappten Seitenwänden ohne Lademaßüberschreitung befördert werden. Der Wagen besitzt eine vom Boden aus bedienbare Feststellbremse, die auf ein Drehgestell wirkt. TECHNISCHE DATEN: Umgebaut aus: Res 676 Spurweite: 1.435 mm Länge über Puffer: 19.900 mm Drehzapfenabstand: 14.860 mm Achsabstand im Drehgestell: 1.800 mm Bauart der Drehgestelle: BA 853 Ladebreite: 2.530 mm Länge der Ladefläche: 18.500 mm Ladefläche: 46,8 m² Höchstgeschwindigkeit: 120 km/h / 100 km/h (beladen) Eigengewicht: 24.300 kg Maximale Ladegewicht: 55,5 t (ab Streckenklasse C) / 53,5 t (D) Kleinster bef. Gleisbogenradius: 35 m Bremse: KE-GP Intern. Verwendungsfähigkeit: RIV


4-achsiger Drehgestell-Flachwagen mit Seitenborden, Stirnwänden und Stahlfußboden, der Gattung Res-x 679.1, UIC-Nr. 31 80 3944 023-1 D-DB, der DB Cargo AG, am 24.07.2020 bei Zugdurchfahrt in Kreuztal im Zugverband.

Der Wagen ist für den Transport von schweren Schüttgütern vorgesehen. Der Wagen ist in Ganzstahlbauweise unter Verwendung von Profilen und abgekanteten Blechen hergestellt. Als Material für diese Schweißkonstruktion wird vor allem St 52-3 und St 38 verwendet. Der Fußboden besteht aus 8 mm dickem Riffelblech und wird an der Stirnseite des Wagens durch ein U-Profil und an den Längsseiten durch einen Flachstahl begrenzt.
Der Wagen ist an jedem Kopfstück mit zwei Fallrungen ausgerüstet. Um die Seitenwandklappen in ihrer senkrechten Lage festzulegen, sind an jeder Wagenlängsseite 8 verstärkte Gleitrungen angeordnet. Der Wagen besitzt keine Ladeschwellen. Der Wagen kann auch mit heruntergeklappten Seitenwänden ohne Lademaßüberschreitung befördert werden. Der Wagen besitzt eine vom Boden aus bedienbare Feststellbremse, die auf ein Drehgestell wirkt.

TECHNISCHE DATEN:
Umgebaut aus: Res 676
Spurweite: 1.435 mm
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand im Drehgestell: 1.800 mm
Bauart der Drehgestelle: BA 853
Ladebreite: 2.530 mm
Länge der Ladefläche: 18.500 mm
Ladefläche: 46,8 m²
Höchstgeschwindigkeit: 120 km/h / 100 km/h (beladen)
Eigengewicht: 24.300 kg
Maximale Ladegewicht: 55,5 t (ab Streckenklasse C) / 53,5 t (D)
Kleinster bef. Gleisbogenradius: 35 m
Bremse: KE-GP
Intern. Verwendungsfähigkeit: RIV

Armin Schwarz 27.07.2020, 450 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/640, Blende: 10/1, ISO500, Brennweite: 24/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
Leerer vierachsiger Drehgestellflachwagen in Regelbauart der DB Cargo AG. 81 80 3507 147-6 D-DB der Gattung Rbns 641, am 24 Juli 2025 im Zugverband bei der Zugdurchfahrt in Kirchen/Sieg. Der Drehgestellflachwagen, mit Rungen, Ladeschwellen und Stirnwandklappen, jedoch ohne Seitenwandklappen, dient dem Transport von sehr langen Montanerzeugnissen und langen Schnitthölzern. Anders als die Bauart 646.1 besitzt dieser keine 10 Rungenpaare mit Niederbindeeinrichtungen je Längsseite, sondern 12 Drehrungen. Es sind aber am Wagen 10 Niederbindeeinrichtungen (Spannwinden mit Gurt 40 kN Nennbruchkraft) und Bindeösen zur Ladungssicherung vorhanden. Die Bindeösen an den Langträgern sind mit 60 kN und die an den Stirnwandklappen mit 40 kN belastbar. Zum Spannen der Gurte ist für die Spannwinde ein Bedienhebel in Mitte Langträger (Bedienungsseite) abgelegt. Das geschweißte Untergestell, das aus Stahl der Güte S 355J2G3 (St 52-3) besteht, ist in Wagenmitte im unbelasteten Zustand um 30 mm vorgesprengt und hängt im belasteten Zustand um 25 mm durch. Der Wagenboden zwischen den Ladeschwellen besteht aus 3 mm dickem Riffelblech, der begehbar ist, aber nicht mit der Ladung oder Fahrzeugen belastet werden darf. Nur die in der Mitte nagelbaren Ladeschwellen (16 Stück, 200 mm breit, 100 mm hoch) aus einer Hart-Weich-Holz-Kombination nehmen alle vertikalen Kräfte der Lasten auf. Für Transportanforderungen, bei denen die Geradheit der Montanerzeugnisse auch nach dem durchgeführten Transport gewährleistet sein muss, können die Verlader bis zu 3 Hilfsladeschwellen zwischen den festen Ladeschwellen auflegen. Die Hilfsladeschwellen dürfen nicht für Einzellasten verwendet werden, müssen sich auf den Obergurten der Langträger abstützen und dürfen das Wagenbodenblech nicht belasten, müssen durch Nutzung der Bohrungen im Obergurt mit Bindedraht gegen seitliches Verrutschen gesichert werden. Die hochbelastbaren Drehrungen (12 Paare) bestehen aus Spezialstählen und neigen sich im unbelasteten Zustand um ca. 125 mm nach innen. Jede bleibende Verformung der Drehrungen, die durch unsachgemäße Be- und Entladung entsteht, kann nur durch Rungenwechsel behoben werden. Die Stirnwandklappen dienen in senkrechter Stellung der Ladegutsicherung und dürfen in horizontaler Stellung nicht befahren werden. Der Wagen kann mit umgelegten Stirnwandklappen und abgesenkten Stirnwandrungen verkehren (Gleisbögen ≥ 150 m Halbmesser). TECHNISCHE DATEN Gattung: Rbns 641 Länge über Puffer: 26.350 mm Drehzapfenabstand: 20.050 mm Achsabstand im Drehgestell: 1.800 mm Ladelänge: 25.008 mm Ladebreite: 2.590 mm Ladefläche: 65,0 m² Wagenhöhe (Rungenoberkante): 3.350 mm Wagenbreite: 3.020 mm Rungenhöhe über OK Ladeschwelle: 2.000 mm Höhe der Ladeschwellen: 100 mm Höhe der Ladeschwelle über SOK: 1.350 mm Höchstgeschwindigkeit: 100 km/h (beladen) 120 km/h (leer) Max. Ladegewicht: 63,0 t ab Streckenkl. D / DB CM auch 57,0 t / PKP C 52,5 t Eigengewicht: 26.810 kg Kleinster bef. Gleisbogenradius: 75 m Bremse: KE-GP-A (K) Bremssohle: C810 / Cosid 810 (Komposit-Bremssohle, kurz K-Sohle) Handbremse: tlw. Fbr Austauschverfahren: 81 (international durch Sondervereinbarungen mit PKP/51, MAV/55, ÖBB/81, CFL/82, FS/83, NS/84, SBB/85, SNCF/87 und SNCB/88 einsetzbar) Erstes Lieferjahr/ Baujahr der z. Z. ältesten Wagen: 1997 Bei DB Cargo vorhandene Wagen-Nr.: 81 80 3507 000-7 bis 151-8.
Leerer vierachsiger Drehgestellflachwagen in Regelbauart der DB Cargo AG. 81 80 3507 147-6 D-DB der Gattung Rbns 641, am 24 Juli 2025 im Zugverband bei der Zugdurchfahrt in Kirchen/Sieg. Der Drehgestellflachwagen, mit Rungen, Ladeschwellen und Stirnwandklappen, jedoch ohne Seitenwandklappen, dient dem Transport von sehr langen Montanerzeugnissen und langen Schnitthölzern. Anders als die Bauart 646.1 besitzt dieser keine 10 Rungenpaare mit Niederbindeeinrichtungen je Längsseite, sondern 12 Drehrungen. Es sind aber am Wagen 10 Niederbindeeinrichtungen (Spannwinden mit Gurt 40 kN Nennbruchkraft) und Bindeösen zur Ladungssicherung vorhanden. Die Bindeösen an den Langträgern sind mit 60 kN und die an den Stirnwandklappen mit 40 kN belastbar. Zum Spannen der Gurte ist für die Spannwinde ein Bedienhebel in Mitte Langträger (Bedienungsseite) abgelegt. Das geschweißte Untergestell, das aus Stahl der Güte S 355J2G3 (St 52-3) besteht, ist in Wagenmitte im unbelasteten Zustand um 30 mm vorgesprengt und hängt im belasteten Zustand um 25 mm durch. Der Wagenboden zwischen den Ladeschwellen besteht aus 3 mm dickem Riffelblech, der begehbar ist, aber nicht mit der Ladung oder Fahrzeugen belastet werden darf. Nur die in der Mitte nagelbaren Ladeschwellen (16 Stück, 200 mm breit, 100 mm hoch) aus einer Hart-Weich-Holz-Kombination nehmen alle vertikalen Kräfte der Lasten auf. Für Transportanforderungen, bei denen die Geradheit der Montanerzeugnisse auch nach dem durchgeführten Transport gewährleistet sein muss, können die Verlader bis zu 3 Hilfsladeschwellen zwischen den festen Ladeschwellen auflegen. Die Hilfsladeschwellen dürfen nicht für Einzellasten verwendet werden, müssen sich auf den Obergurten der Langträger abstützen und dürfen das Wagenbodenblech nicht belasten, müssen durch Nutzung der Bohrungen im Obergurt mit Bindedraht gegen seitliches Verrutschen gesichert werden. Die hochbelastbaren Drehrungen (12 Paare) bestehen aus Spezialstählen und neigen sich im unbelasteten Zustand um ca. 125 mm nach innen. Jede bleibende Verformung der Drehrungen, die durch unsachgemäße Be- und Entladung entsteht, kann nur durch Rungenwechsel behoben werden. Die Stirnwandklappen dienen in senkrechter Stellung der Ladegutsicherung und dürfen in horizontaler Stellung nicht befahren werden. Der Wagen kann mit umgelegten Stirnwandklappen und abgesenkten Stirnwandrungen verkehren (Gleisbögen ≥ 150 m Halbmesser). TECHNISCHE DATEN Gattung: Rbns 641 Länge über Puffer: 26.350 mm Drehzapfenabstand: 20.050 mm Achsabstand im Drehgestell: 1.800 mm Ladelänge: 25.008 mm Ladebreite: 2.590 mm Ladefläche: 65,0 m² Wagenhöhe (Rungenoberkante): 3.350 mm Wagenbreite: 3.020 mm Rungenhöhe über OK Ladeschwelle: 2.000 mm Höhe der Ladeschwellen: 100 mm Höhe der Ladeschwelle über SOK: 1.350 mm Höchstgeschwindigkeit: 100 km/h (beladen) 120 km/h (leer) Max. Ladegewicht: 63,0 t ab Streckenkl. D / DB CM auch 57,0 t / PKP C 52,5 t Eigengewicht: 26.810 kg Kleinster bef. Gleisbogenradius: 75 m Bremse: KE-GP-A (K) Bremssohle: C810 / Cosid 810 (Komposit-Bremssohle, kurz K-Sohle) Handbremse: tlw. Fbr Austauschverfahren: 81 (international durch Sondervereinbarungen mit PKP/51, MAV/55, ÖBB/81, CFL/82, FS/83, NS/84, SBB/85, SNCF/87 und SNCB/88 einsetzbar) Erstes Lieferjahr/ Baujahr der z. Z. ältesten Wagen: 1997 Bei DB Cargo vorhandene Wagen-Nr.: 81 80 3507 000-7 bis 151-8.
Armin Schwarz

Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung R... (Drehgestellflachwagen Regelbauart)

90 1400x985 Px, 27.07.2025

Vierachsiger Drehgestellflachwagen ohne Rungen, mit festen hohen Stirnwänden, 31 80 3531 008-1, der Gattung Rloos-w, der DB Cargo AG, am 11 Juli 2025 im Zugverband bei einer Zugdurchfahrt durch Wilnsdorf-Rudersdorf (Kreis Siegen), hier beladen mit Güterwagen-Radsätzen. Vermutlich ist es ein speziell für den Transport von Radsätzen umgebauter Wagen.
Vierachsiger Drehgestellflachwagen ohne Rungen, mit festen hohen Stirnwänden, 31 80 3531 008-1, der Gattung Rloos-w, der DB Cargo AG, am 11 Juli 2025 im Zugverband bei einer Zugdurchfahrt durch Wilnsdorf-Rudersdorf (Kreis Siegen), hier beladen mit Güterwagen-Radsätzen. Vermutlich ist es ein speziell für den Transport von Radsätzen umgebauter Wagen.
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung R... (Drehgestellflachwagen Regelbauart)

83 1400x963 Px, 13.07.2025

Kippwagen MK 45 DH „LW-Kipper“, 37 80 3832 010-7 RIV D-KAF, der Gattung Rlps, der KAF Falkenhahn Bau AG, Kreuztal (ehemaliger Wagen der Leonhard Weiss), am 14 März 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Der von LEONHARD WEISS entwickelte Kippwagen MK 45 DH „LW-Kipper“, ist für den offenen Transport von losen, nicht zu verwehenden Schüttgütern vorgesehen. Dank der niedrigen Bauweise ist die Beladung unter abgeschalteten Oberleitungen gefahrlos möglich. Die Ladekante ist 2.049 mm über Schienenoberkante. Der speziell ausgebildete Bediener ist für das Entladen rechts und links vom Gleis verantwortlich. Jeder Wagen ist mit einer eigenständigen Hydraulikanlage ausgestattet, welche von einem Kubota 3-Zyl. Dieselmotor angetrieben wird. So braucht man keine Fremdenergie, wie Strom oder Druckluft von der Lok. Es wird jeweils eine Mulde pro Wagen gekippt. Es können bis zu 10 Kippwagen miteinander gekoppelt und über ein ansteckbares Bedienpult gemeinsam gesteuert werden. Die Standsicherheit ist in üblichen Überhöhungen und Radien durch eine intelligente Steuerung jederzeit gewährleistet. Die Entladezeit beträgt ca. 10 Minuten für alle 3 Mulden. Die Vorteile des „LW-Kippers“ auf einen Blick: NIEDRIGE BORDWANDHÖHE SEPARATES ANTRIEBSAGGREGAT PRO WAGEN DREI SEPARATE KIPPMULDEN PRO WAGEN TECHNISCHE DATEN: Gattung: Rlps Spurweite: 1.435 mm (Normalspur) Achsanzahl: 4 (in zwei Drehgestellen) Länge über Puffer: 20.740 mm Drehzapfenabstand: 15.700 mm Achsabstand im Drehgestell: 1.800 mm Eigengewicht: durchschnittlich 35 t (dieser 33.910 kg) Max Zuladung: 45 t ab Streckenklasse C (dieser 46 t), somit 15 t pro Mulde (8,5 m³) Muldenmaß (L x B x H): 5.000 x 2.480 x 520 mm Höchstgeschwindigkeit: 100 km/h (leer und beladen) Bremse: KE-GP-A (max. 68 t) Tankkapazität: 120 l Diesel Hydr. Tankkapazität: 140 l Panolin HLP 46 Kippaggregat: Wassergekühlter 3-Zyl. Dieselmotor Kubota D 1105 mit zwei Hydraulikpumpen und Überdruckventil Höhe über Schienenoberkante in Transportstellung: 2.690 mm Höhe über Schienenoberkante in Kippstellung: 4.009 m Höhe über Schienenoberkante in Bordwandhöhe: 2.049 mm Max. Kippwinkel der Mulden: 55° Kleister befahrbarer Gleisbogen: R = 60 m, (Arbeit R =150 m) Internationales Profil: G1 RIV Zulassung: Ja
Kippwagen MK 45 DH „LW-Kipper“, 37 80 3832 010-7 RIV D-KAF, der Gattung Rlps, der KAF Falkenhahn Bau AG, Kreuztal (ehemaliger Wagen der Leonhard Weiss), am 14 März 2025 eingereiht im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen/Sieg. Der von LEONHARD WEISS entwickelte Kippwagen MK 45 DH „LW-Kipper“, ist für den offenen Transport von losen, nicht zu verwehenden Schüttgütern vorgesehen. Dank der niedrigen Bauweise ist die Beladung unter abgeschalteten Oberleitungen gefahrlos möglich. Die Ladekante ist 2.049 mm über Schienenoberkante. Der speziell ausgebildete Bediener ist für das Entladen rechts und links vom Gleis verantwortlich. Jeder Wagen ist mit einer eigenständigen Hydraulikanlage ausgestattet, welche von einem Kubota 3-Zyl. Dieselmotor angetrieben wird. So braucht man keine Fremdenergie, wie Strom oder Druckluft von der Lok. Es wird jeweils eine Mulde pro Wagen gekippt. Es können bis zu 10 Kippwagen miteinander gekoppelt und über ein ansteckbares Bedienpult gemeinsam gesteuert werden. Die Standsicherheit ist in üblichen Überhöhungen und Radien durch eine intelligente Steuerung jederzeit gewährleistet. Die Entladezeit beträgt ca. 10 Minuten für alle 3 Mulden. Die Vorteile des „LW-Kippers“ auf einen Blick: NIEDRIGE BORDWANDHÖHE SEPARATES ANTRIEBSAGGREGAT PRO WAGEN DREI SEPARATE KIPPMULDEN PRO WAGEN TECHNISCHE DATEN: Gattung: Rlps Spurweite: 1.435 mm (Normalspur) Achsanzahl: 4 (in zwei Drehgestellen) Länge über Puffer: 20.740 mm Drehzapfenabstand: 15.700 mm Achsabstand im Drehgestell: 1.800 mm Eigengewicht: durchschnittlich 35 t (dieser 33.910 kg) Max Zuladung: 45 t ab Streckenklasse C (dieser 46 t), somit 15 t pro Mulde (8,5 m³) Muldenmaß (L x B x H): 5.000 x 2.480 x 520 mm Höchstgeschwindigkeit: 100 km/h (leer und beladen) Bremse: KE-GP-A (max. 68 t) Tankkapazität: 120 l Diesel Hydr. Tankkapazität: 140 l Panolin HLP 46 Kippaggregat: Wassergekühlter 3-Zyl. Dieselmotor Kubota D 1105 mit zwei Hydraulikpumpen und Überdruckventil Höhe über Schienenoberkante in Transportstellung: 2.690 mm Höhe über Schienenoberkante in Kippstellung: 4.009 m Höhe über Schienenoberkante in Bordwandhöhe: 2.049 mm Max. Kippwinkel der Mulden: 55° Kleister befahrbarer Gleisbogen: R = 60 m, (Arbeit R =150 m) Internationales Profil: G1 RIV Zulassung: Ja
Armin Schwarz

Deutschland / Bahndienstfahrzeuge / Wagen, Deutschland / Unternehmen / KAF Falkenhahn Bau AG, Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung R... (Drehgestellflachwagen Regelbauart), Deutschland / Wagen / Bauzugwagen

125 1400x940 Px, 22.03.2025

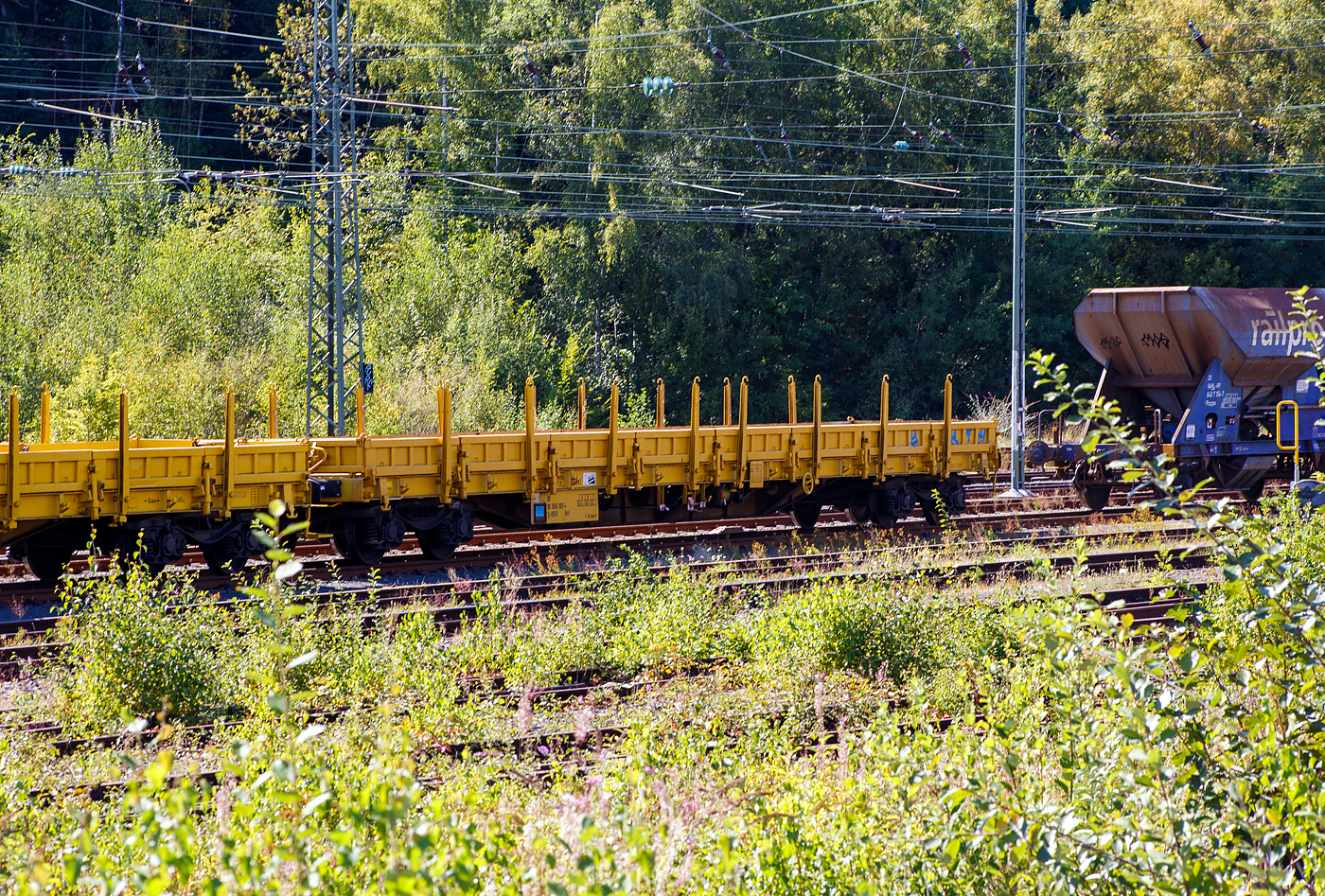

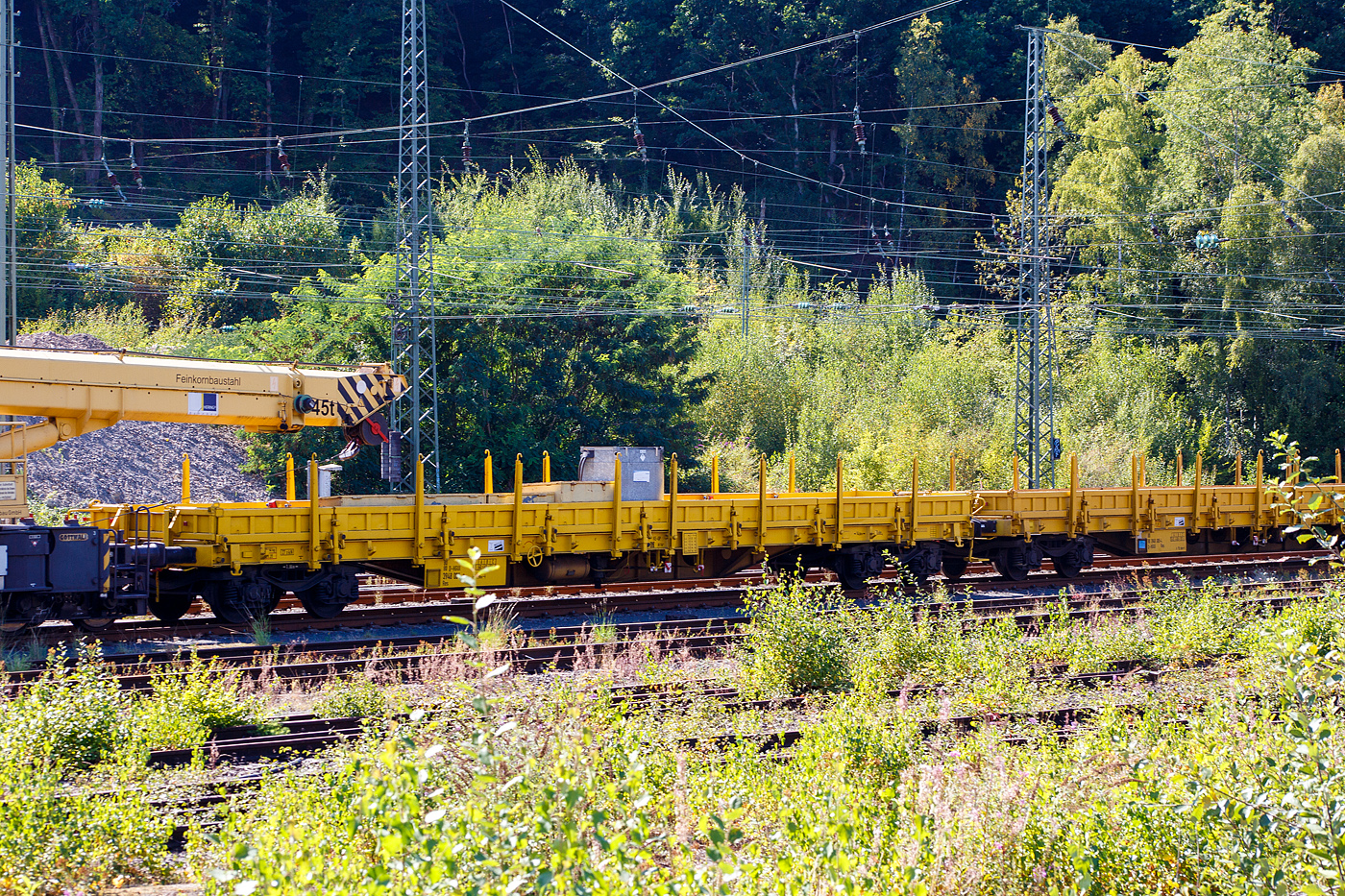

Die beiden vierachsigen mit klappbaren Seitenborden und Rungen, 33 80 3936 002-3 D-HGUI und 80 80 3948 002-1 D-HGUI, beide der Gattung Res (Schutzwagen zu einem Gleisbauschienenkran), der Hering Bahnbau GmbH (Burbach), sind am 25 Dezember 2024 in Scheuerfeld/Sieg abgestellt.
Die beiden vierachsigen mit klappbaren Seitenborden und Rungen, 33 80 3936 002-3 D-HGUI und 80 80 3948 002-1 D-HGUI, beide der Gattung Res (Schutzwagen zu einem Gleisbauschienenkran), der Hering Bahnbau GmbH (Burbach), sind am 25 Dezember 2024 in Scheuerfeld/Sieg abgestellt.
Armin Schwarz

Deutschland / Bahndienstfahrzeuge / Wagen, Deutschland / Unternehmen / Hering Bau, Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung R... (Drehgestellflachwagen Regelbauart)

120 1400x933 Px, 29.12.2024
